| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Retirez le logement de la boîte à gants.
(Voir Carrosserie - "Logement de la boîte à gants")
|
| 3. |
Déconnectez les connecteurs du module de commande de la caisse (A).
|
| 4. |
Desserrez la vis et l'écrou, puis déposez le module de commande de la
carrosserie (BCM) (A).
|
| 5. |
Après le remplacement du récepteur, effectuez l'apprentissage par le
KDS/GDS
|
| Procédure de diagnostic avec dispositif de diagnostic |
| 1. |
Connectez le connecteur d'auto-diagnostic (16 broches) situé dans la
partie inférieure du tableau de bord sur le dispositif d'auto diagnostic
puis activez le dispositif une fois que la clé de contact est ON.
|
| 2. |

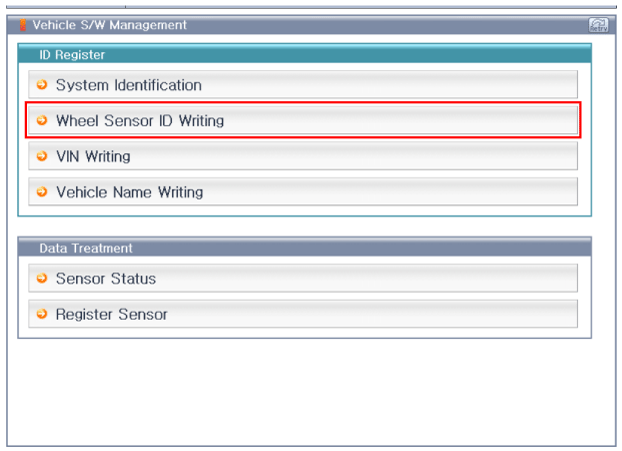

Sélectionnez le "Modèle du véhicule" et "TPMS" sur l'écran de sélection
du véhicule KDS/GDS puis appuyez sur OK.

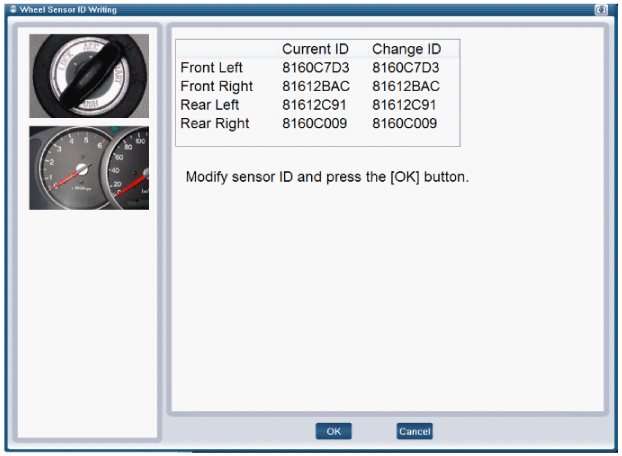

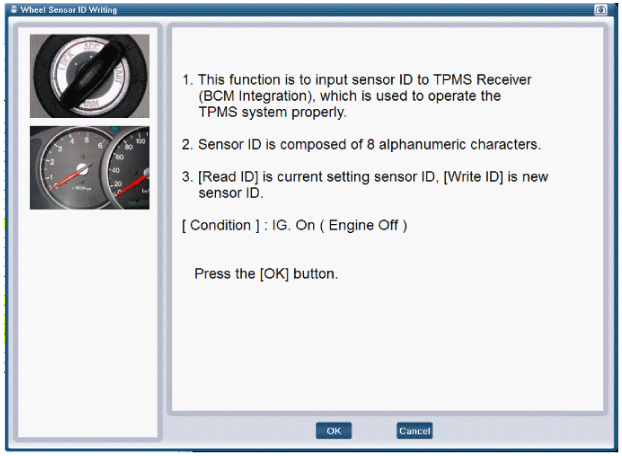

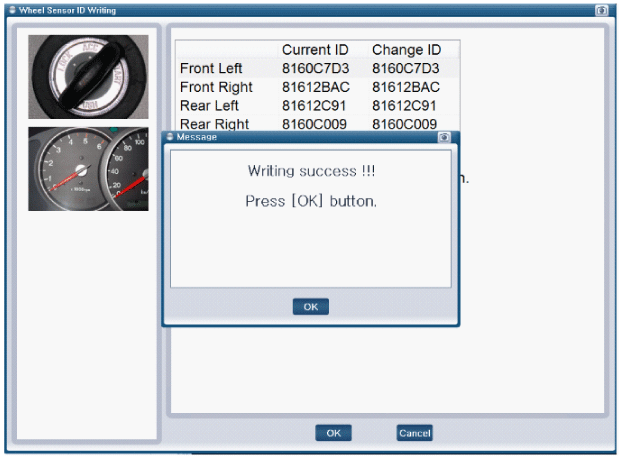

[Écriture d'ID du capteur]

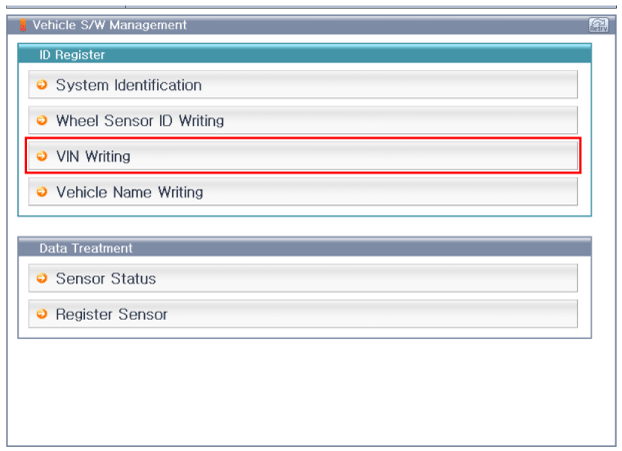

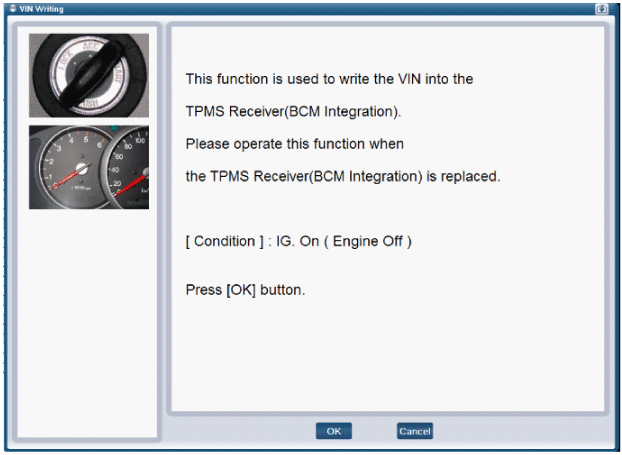

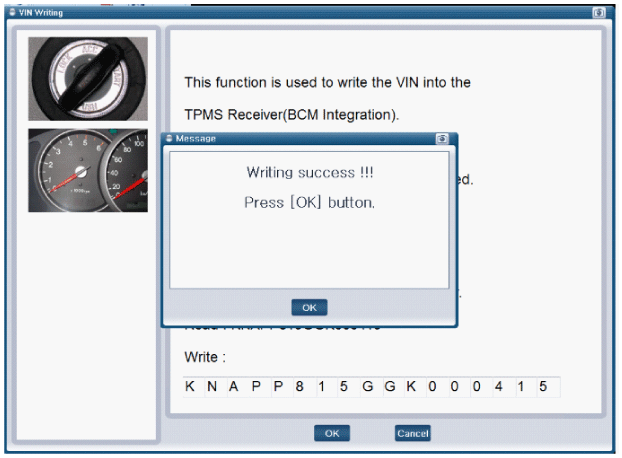

[Initialisation d'entrée du VIN]

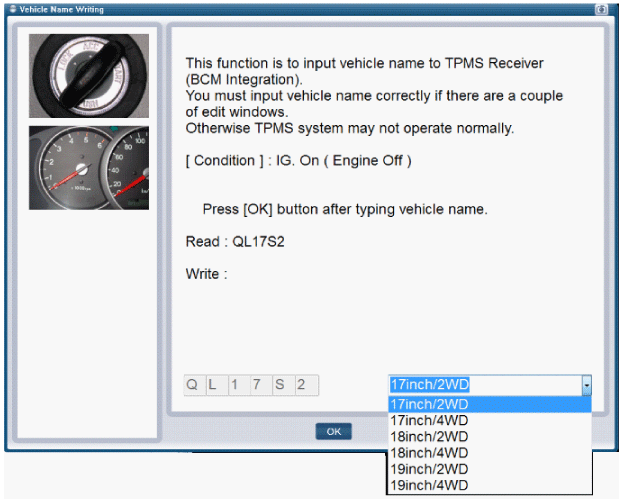

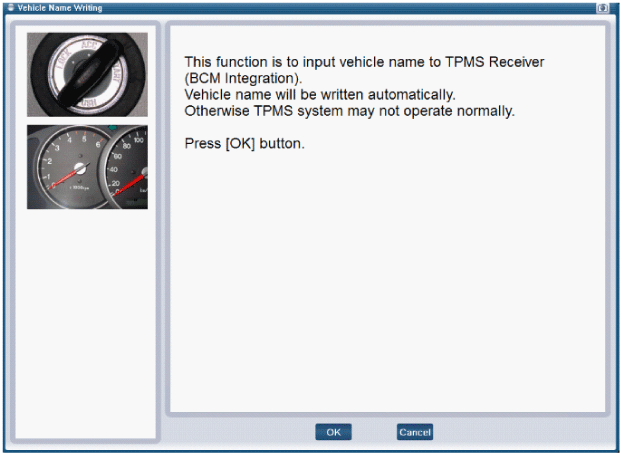

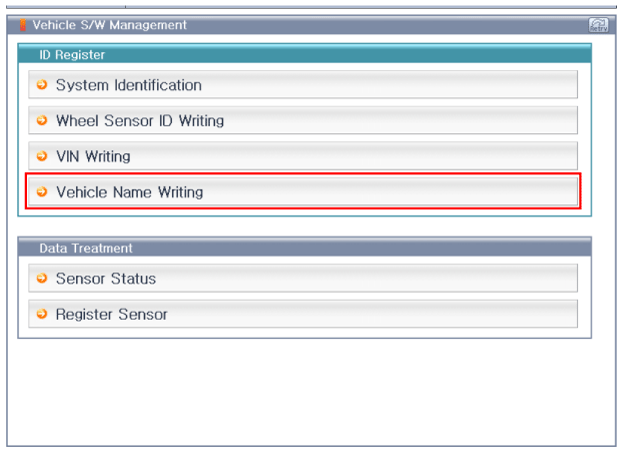

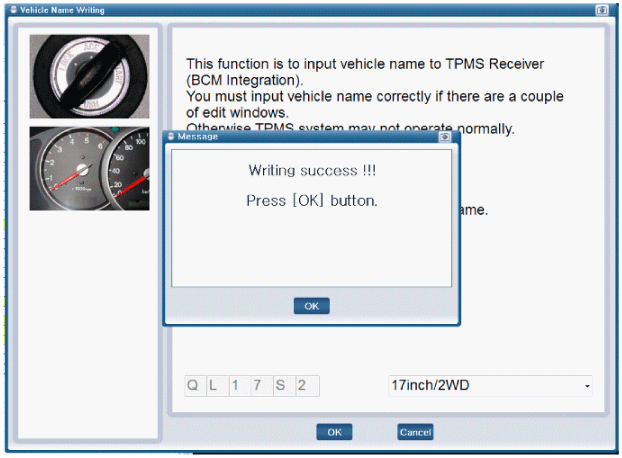

[Initialisation d'entrée du nom du véhicule]
|
