Diagnostic avec KDS/GDS

1.	Les défauts du système BSD peuvent être diagnostiqués rapidement avec le KDS/GDS. GDS actionne l'actionneur rapidement pour contrôler une valeur d'entrée/sortie et effectuer un auto-diagnostic.

2.	Branchez le câble de KDS/GDS au connecteur de liaison de données sur le panneau inférieur de rembourrage de sécurité côté conducteur et activez KDS/GDS.

3.	Sélectionnez le modèle de véhicule et le système BSD.

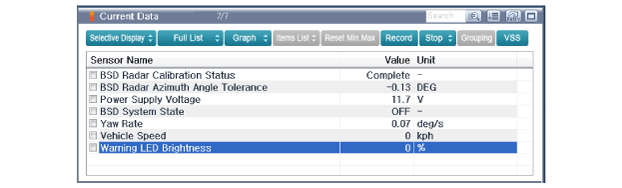

4.	Sélectionnez "Contrôle entrée/sortie" si vous vérifiez les données actuelles du système BSD.

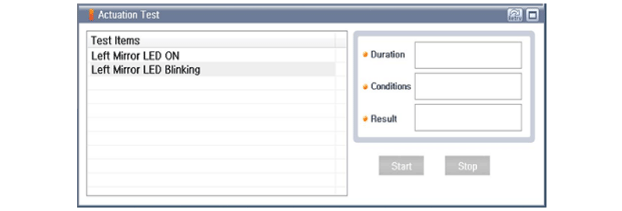

5.	Si vous voulez contrôler les opérations de chaque module de force, sélectionnez "Test d'activation".

6.	Allumage "OFF" branchez KDS/GDS.

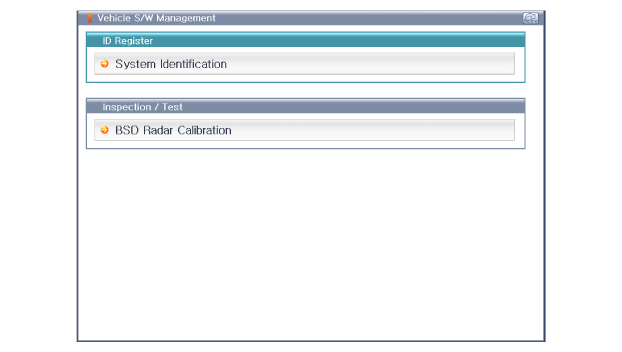

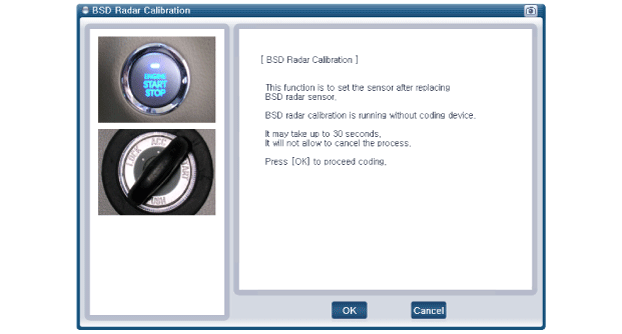

7.	Allumage "ON" & Moteur "OFF", sélectionnez le système BSD et le mode "Calibrage radar BSD".

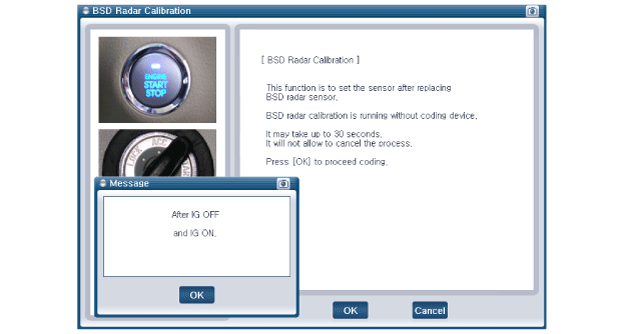

KDS/GDS indique les étapes de fonction de réinitialisation de BSD.

(1)	Effacez les codes de diagnostic BSD.

(2)	Initialisation BSD.

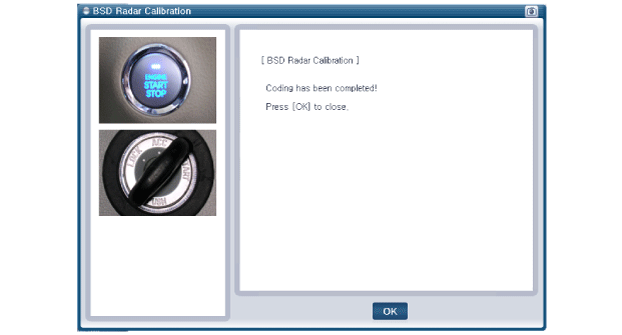

9.	La procédure d'initialisation de BSD est effectuée.
