Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Garniture de coffre / Procédures de réparation

REMPLACEMENT

Portez des gants pour protéger vos mains.

•
Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.
•
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Déposez l’ensemble de la banquette arrière.
(Reportez-vous à Siège arrière - "Siège arrière")
2.
Enlever l’habillage antirayure de la porte arrière.
(Reportez-vous à Garniture intérieure - "Garniture de porte")
3.
Déposez l'écran du compartiment de chargement (A).
4.
Déposez le tapis de recouvrement (B) du coffre à bagages.
5.
Déposez le panneau du porte-bagages (C).
6.
Déposez la garniture transversale arrière (D).
7.
Déposez la garniture latérale du coffre à bagages (E) après avoir desserré les vis de fixation.
8.
Pour la pose, suivez la procédure inverse de la dépose.

Remplacez tout clip endommagé.

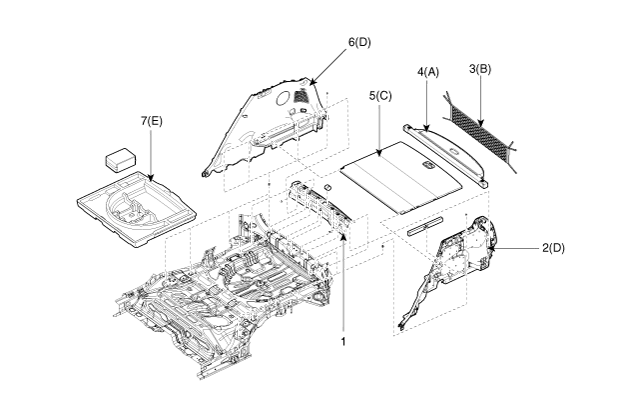

1. Ornementation transversale arrière
2. Moulure latérale du coffre (G)
3. Filet à bagages
4. Écran du compartiment de chargement
5. Coffre à bagages
6. Moulure latérale du coffre [D]
7. Plancher porte-bagages

Garniture de coffre
...
