RÉGLAGE

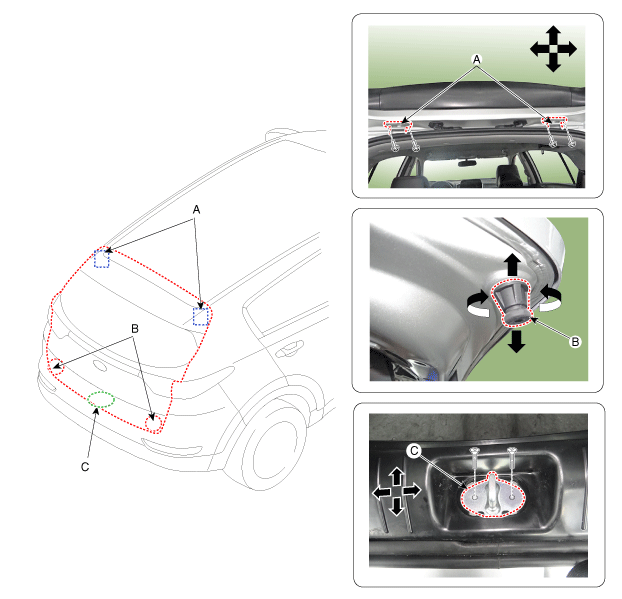

1.	Après avoir desserré les boulons de fixation de la charnière du hayon (A), réglez le hayon en le déplaçant vers le haut ou le bas, ou de droite à gauche.

2.	Réglez la hauteur du hayon en tournant les butées de fermeture du hayon (B).

3.	Après avoir desserré les boulons de fixation (C) de la vertenelle du hayon, réglez la vertenelle hayon en la déplaçant soit en bas, en haut, à droite ou à gauche.
