Kia Sportage Notice d'utilisation: Panneau de fusibles du compartiment moteur

Kia Sportage Notice d'utilisation / Entretien / Fusibles / Panneau de fusibles du compartiment moteur

✽ AVIS

L'étiquette de panneau de relais/fusibles peut différer selon l'équipement/les options.

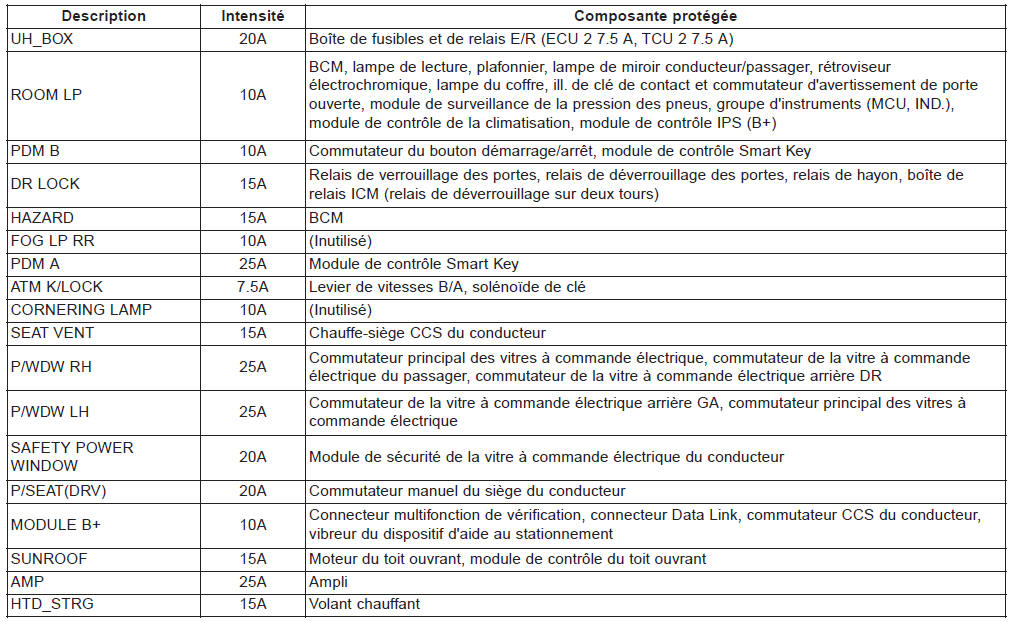

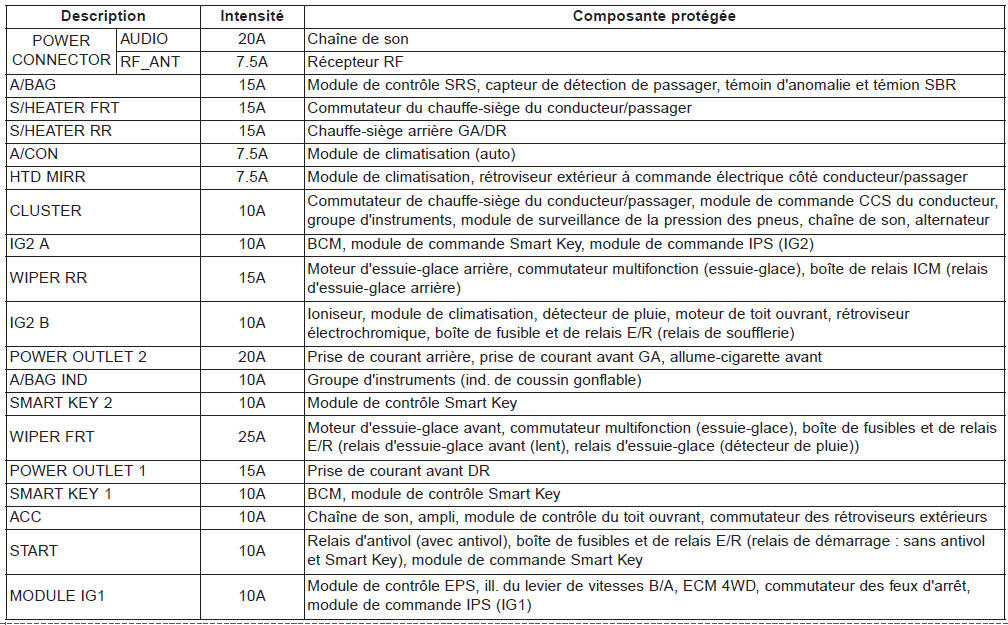

Panneau de fusibles intérieur

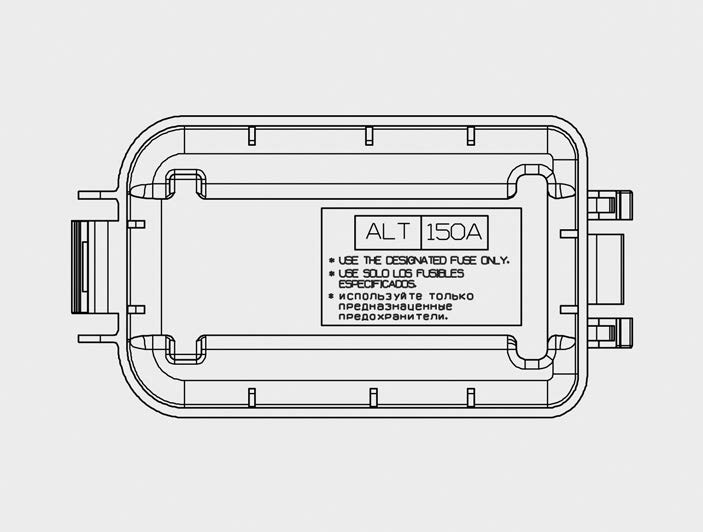

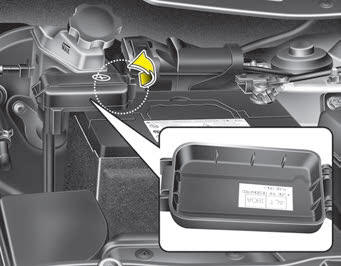

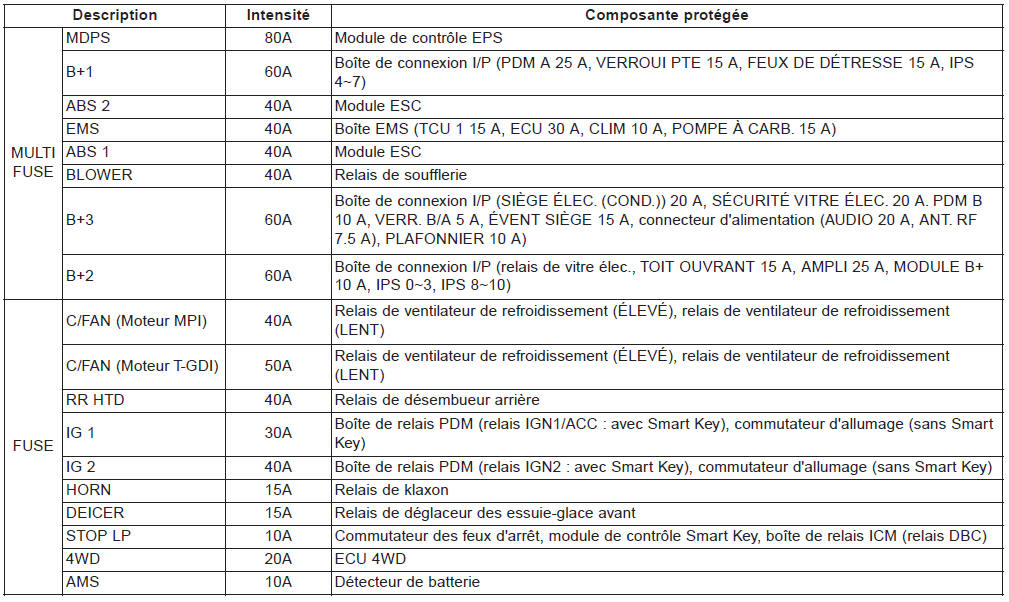

Panneau de fusibles, compartiment-motor

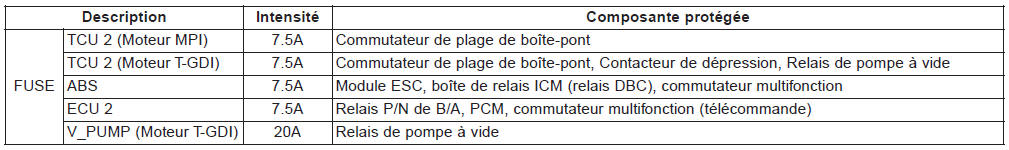

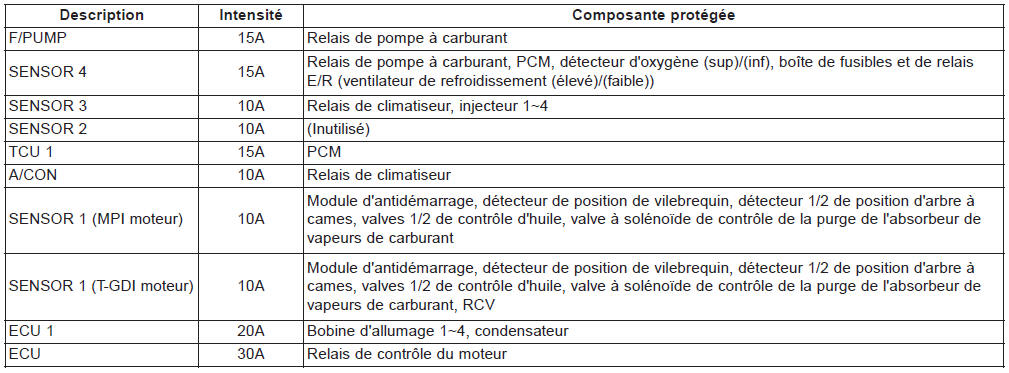

Panneau de fusibles principal dans le compartiment-moteur (boîte EMS)

Panneau de fusibles du compartiment moteur
