Kia Sportage Revue Technique Automobile: Module de coffre électrique: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de hayon électrique / Module de coffre électrique: Diagrammes schématiques

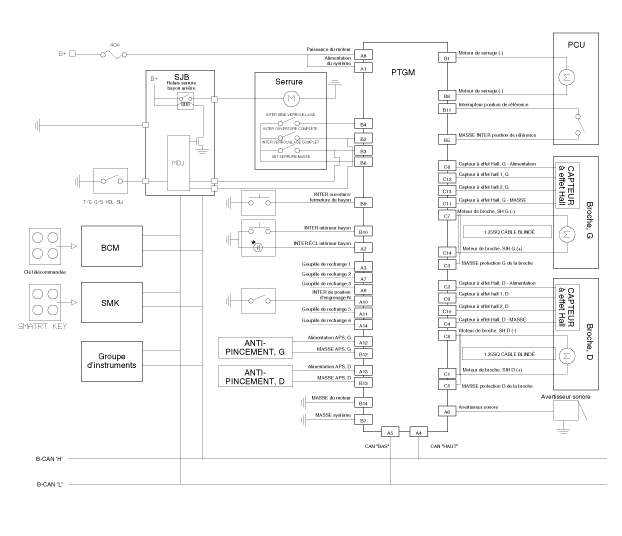

Schéma du circuit
