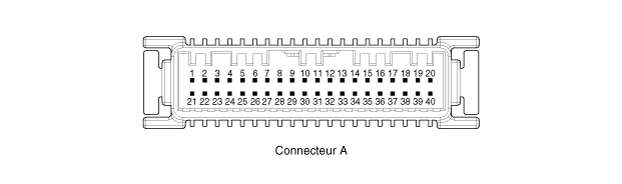

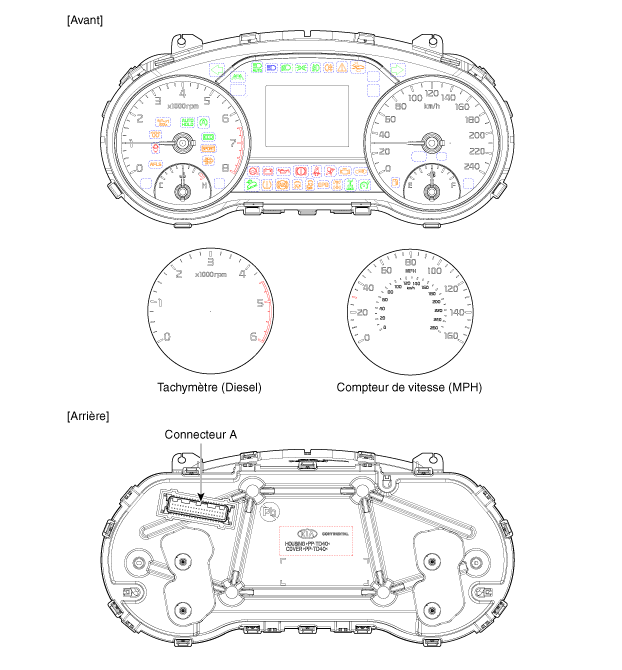

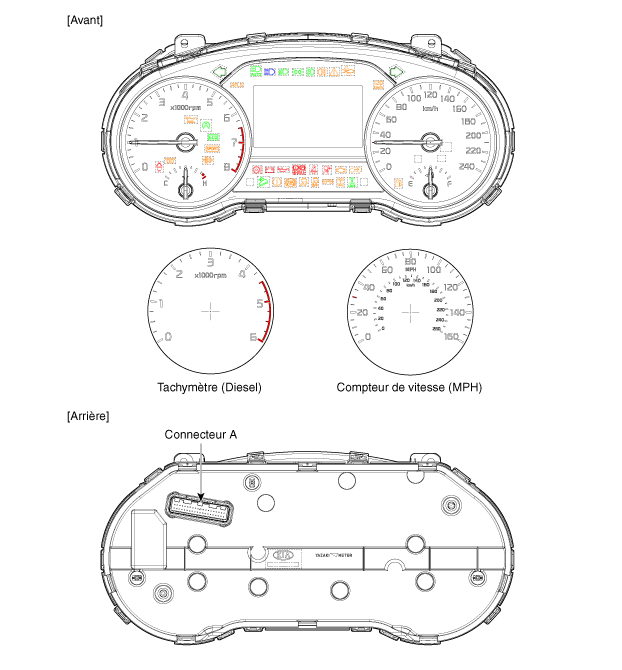

| COMPOSANTS |



|
N° |
Description |
N° |
Description |
|
1 |
masse |
21 |
Interrupteur journalier (-) |
|
2 |
ÉCLAIRAGE (-) |
22 |
Interrupteur journalier 1 (+) |
|
3 |
Entrée (basse) interrupteur rhéostat |
23 |
Interrupteur journalier 2 (+) |
|
4 |
Entrée (haute) interrupteur rhéostat |
24 |
AT (Position 'P') |
|
5 |
- |
25 |
AT (position 'R') |
|
6 |
- |
26 |
AT (position 'N') |
|
7 |
Séparateur d'eau (+)_entrée |
27 |
AT (position 'D') |
|
8 |
Contacteur de pression d'huile (-)_entrée (essence uniquement) |
28 |
AT (Position 'S') |
|
9 |
Alternateur (-)_entrée (essence uniquement) |
29 |
CAN multimédia (bas) |
|
10 |
ECO actif_entrée |
30 |
CAN multimédia (haut) |
|
11 |
Driver mode switch_Input (AT uniquement) |
31 |
Alternateur (-)_Sortie |
|
12 |
Entrée de l'immobiliseur |
32 |
CAN châssis (HAUT) |
|
13 |
Niveau lave-glace bas_entrée |
33 |
CAN châssis (BAS) |
|
14 |
Entrée de l'émetteur de carburant (-) |
34 |
Haut-parleur du groupe d'instruments (-)_Sortie |
|
15 |
Alimentation émetteur de carburant (+)_Sortie (FFV uniquement) |
35 |
Haut-parleur du groupe d'instruments (-)_Sortie |
|
16 |
Entrée de l'émetteur de carburant (-) |
36 |
masse |
|
17 |
Sortie de vitesse du véhicule |
37 |
masse |
|
18 |
Sortie détente |
38 |
Entrée LDC (B+) |
|
19 |
Entrée de l'airbag (+) |
39 |
ALL 1 |
|
20 |
Entrée feu arrière |
40 |
Batterie (+) |
Recherche de pannes
