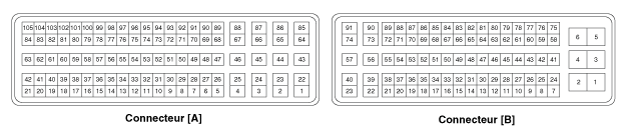

Connecteur TCM

Fonction de borne TCM

CONNECTEUR [A]

Broche	Description
1	Alimentation électrique de la solénoïde 1	31	Commutateur descente du mode Manuel
2	Électrovanne de commande de pression de canalisation	45	MASSE (ALIMENTATION)
3	Soupape solénoïde de commande de convertisseur decouple	46	MASSE (ALIMENTATION)
4	Électrovanne de commande de l'embrayage 35R	48	Capteur de température d’huile (-)
7	Signal de l'interrupteur de l'inhibiteur (S1)	64	Tension de la batterie (B+)
8	Signal de l'interrupteur de l'inhibiteur (S2)	68	Électrovanne ON/OFF A (SS-A)
9	Commutateur montée du mode Manuel	69	Électrovanne ON/OFF B (SS-B)
22	Alimentation électrique de la solénoïde 2	71	Signal du capteur de vitesse d’entrée
23	Électrovanne de commande de frein de vitesse lente	72	Signal du capteur de vitesse de sortie
24	Électrovanne de commande de frein 26	85	Tension de la batterie (B+)
25	Électrovanne de commande de l'embrayage de surmultiplication	92	Capteur de température d’huile (+)
28	Signal de l'interrupteur de l'inhibiteur (S4)	93	Alimentation du capteur de vitesse d'entrée
29	Signal de l'interrupteur de l'inhibiteur (S3)	94	Alimentation du capteur de vitesse de sortie
30	Commutateur de sélection du mode Manuel	-	-

Signal d'entrée/sortie de bornes TCM

Broche	Description	État	VALEUR D'ENTRÉE/SORTIE
			Type	Niveau
1	Alimentation électrique de la solénoïde 1	ON	Alimentation	Niveau de tension de la batterie/0 V
		OFF		9 V < niveau de tension de la batterie < 16 V
2	Électrovanne de commande de pression de canalisation		sortie	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
3	Soupape solénoïde de commande de convertisseur decouple		sortie	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
4	Électrovanne de commande de l'embrayage 35R		sortie	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
7	Signal de l'interrupteur de l'inhibiteur (S1)	élevée	entrée	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
8	Signal de l'interrupteur de l'inhibiteur (S2)	élevée	entrée	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
9	Commutateur montée du mode Manuel	HAUT ON	entrée	Niveau de tension de la batterie/0 V
		Autre		9 V < niveau de tension de la batterie < 16 V
22	Alimentation électrique de la solénoïde 2	ON	Alimentation	Niveau de tension de la batterie/0 V
		OFF		9 V < niveau de tension de la batterie < 16 V
23	Électrovanne de commande de frein de vitesse lente	Bas	sortie	Niveau de tension de la batterie/0 V
				9 V < niveau de tension de la batterie < 16 V
				Alimentation électrique : V_SOL2
24	Électrovanne de commande de frein 26	Bas	sortie	Niveau de tension de la batterie/0 V
				9 V < niveau de tension de la batterie < 16 V
				Alimentation électrique : V_SOL2
25	Électrovanne de commande de l'embrayage de surmultiplication	Bas	sortie	Niveau de tension de la batterie/0 V
				9 V < niveau de tension de la batterie < 16 V
				Alimentation électrique : V_SOL1
28	Signal de l'interrupteur de l'inhibiteur (S4)	élevée	entrée	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
29	Signal de l'interrupteur de l'inhibiteur (S3)	élevée	entrée	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
30	Commutateur de sélection du mode Manuel	Mode Sports	entrée	Niveau de tension de la batterie/0 V
		Autre		9 V < niveau de tension de la batterie < 16 V
31	Commutateur descente du mode Manuel	BAS ON	entrée	Niveau de tension de la batterie/0 V
		Autre		9 V < niveau de tension de la batterie < 16 V
45	masse		masse	0V
46	masse		masse	0V
48	Capteur de température d’huile (+)		masse	0V
64	Tension de la batterie (B+)	ON	Alimentation	Niveau de tension de la batterie/0 V
		OFF		9 V < niveau de tension de la batterie < 16 V
68	Électrovanne ON/OFF A (SS-A)	élevée	sortie	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
69	Électrovanne ON/OFF B (SS-B)	élevée	sortie	Niveau de tension de la batterie/0 V
		Bas		9 V < niveau de tension de la batterie < 16 V
71	Signal du capteur de vitesse d’entrée	élevée	entrée	0,7 V/1,4 V
		Bas
72	Signal du capteur de vitesse de sortie	élevée	entrée	0,7 V/1,4 V
		Bas
85	Tension de la batterie (B+)	ON	Alimentation	Niveau de tension de la batterie/0 V
		OFF		9 V < niveau de tension de la batterie < 16 V
92	Capteur de température d’huile (+)	ON	entrée	0 V/3,3 V
		OFF
93	Alimentation du capteur de vitesse d'entrée	ON	Alimentation	0 V/7,5 V
		OFF
94	Alimentation du capteur de vitesse de sortie	ON	Alimentation	0 V/7,5 V
		OFF

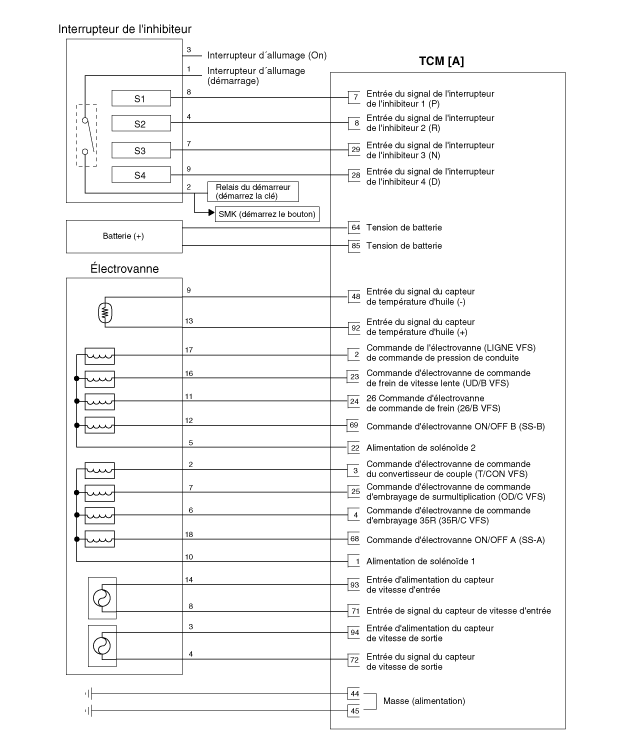

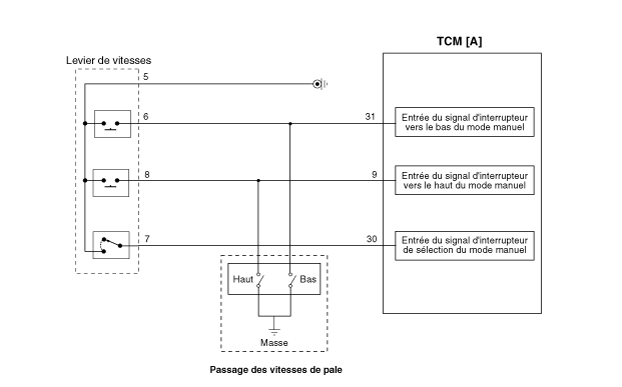

Schéma du circuit
