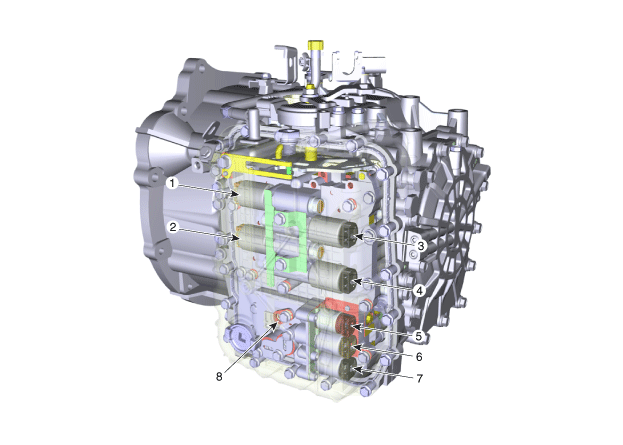

EMPLACEMENT DES COMPOSANTS |
1. Électrovanne de commande de frein 26 (26/B) 2. Électrovanne de commande d'embrayage 35R (35R/C) 3. Électrovanne de commande de frein de vitesse lente (UD/B) 4. Électrovanne de commande d'embrayage de surmultiplication (OD/C) |
5. Électrovanne SS-A (ON/OFF) 6. Électrovanne de commande du convertisseur de couple(T/CON) 7. Électrovanne de commande de pression de conduite 8. Capteur de température d’huile |
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Non appliqué pour EPB
Appliqué pour EPB
FONCTION DE LA BORNE
Non appliqué pour EPB
N° de BROCHE
Description
Courant
(AMPS)
Résistance
( ...
Électrovanne de commande de frein 26 (26/B_VFS): Spécifications
Spécification
Élément
Spécification
Type de commande
N/L (Normal bas)
Pression de commande [kpa (kgf/cm², psi)]
0 - 1569.06 (0 - 16, 0 - 227.57)
Courant (mA)
0 ~ 1 ...
