Contrôle |
1. |
Réglez l'interrupteur d'allumage en position OFF et débranchez le câble
négatif de la batterie (-).
|
2. |
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous à Carrosserie - "Tableau de bord inférieur")
|
3. |
Enlevez l'ensemble de l'interrupteur latéral du tableau de bord (A)
après avoir desserré les vis.
|
4. |

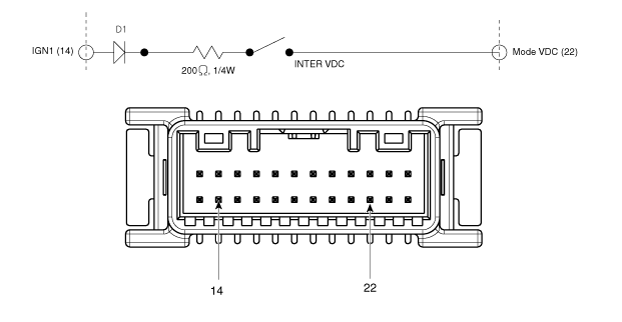

Actionnez l'interrupteur ESP OFF et contrôlez la présence de continuité
entre les bornes de l'interrupteur.
|
N° de borne |
Description |
14 |
ALL 1 |
22 |
MODE ESP |
Interrupteur des vitres électriques: Procédures de réparation
Contrôle
Interrupteur lève-vitre conducteur
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez la garniture de porte conducteur.
(Reportez-vous à Carrosserie - "Garniture de porte avant")
...
Composants et emplacement des composants
Emplacement des composants
(1)
1. Antenne intérieure 1
2. Antenne intérieure 2
3. Poignée externe de porte / Antenne de porte
4. Unité clé smart(SMK)
5. Avertisseur
Emplacement des composants
(2)
...
