Kia Sportage Revue Technique Automobile: Ensemble de la jambe de force avant: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système de suspension / Système de suspension avant / Ensemble de la jambe de force avant: Composants et emplacement des composants

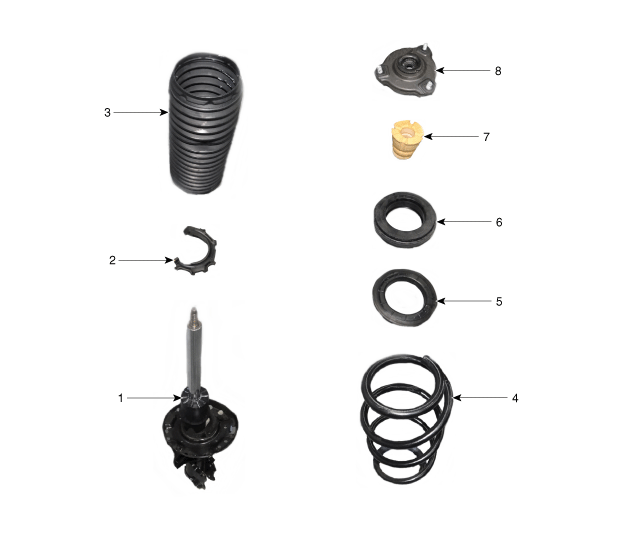

COMPOSANTS

1. Ensemble de la bielle
2. Coussin inférieur du ressort
3. Couvercle pare-poussière
4. Ressort hélicoïdal - Ressort
5. Coussin supérieur du ressort
6. Roulement de la jambe de force
7. Caoutchouc
8. Isolateur

Composants et emplacement des composants
emplacement des composants 1. Boîte d'engrenages 2. Faux-châssis 3. Arbre de transmission 4. Rotule de la bielle de connexion 5. Barre st ...

Ensemble de la jambe de force avant: Procédures de réparation
DÉPOSE 1. Démonter la roue. Couple de serrage : 107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft) ...
