Kia Sportage Revue Technique Automobile: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique du moteur / Système de régulation de le croisiére / Diagrammes schématiques

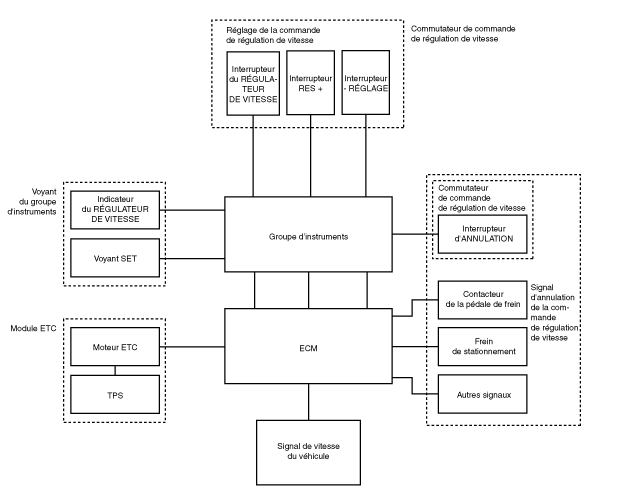

DIAGRAMME FONCTIONNEL DU SYSTÈME

APPERCU DES COMPOSANTS ET DES FONCTIONS

Composants		Fonction
Capteur de vitesse du véhicule, module de commande ABS/ESP		Convertit la vitesse du véhicule en pulsation
ECM		Reçoit des signaux du capteur et des interrupteurs de commande;
Indicateur de régulation de vitesse		S'allume quand l'interrupteur principal de régulation de vitesse est ON (intégré au groupe d'instruments)
Interrupteurs de régulation de vitesse	Interrupteur vitesse de croisière	Interrupteur d'alimentation électrique de la commande de vitesse automatique
	Interrupteur reprise/accél (RES/+)	Commande les fonctions de la commande de vitesse automatique avec l'interrupteur de reprise/accélération (interrupteur de réglage/roue libre).
	Commande réglage/côte (RES -)
À interrupteurs d′annulation	À interrupteur d′annulation	Envoie des signaux d'annulation à l'ECM.
	Interrupteur de la pédale de frein
	Interrupteur de plage de la boîte de vitesse (A/T)
Moteur ETC		Règle la soupape du papillon sur l′ouverture définie par l′ECM.

* Moteur ETC : Moteur de commande du papillon électronique

Description et fonctionnement

Description Le système de régulation de la vitesse est engagé par l'interrupteur principal "ON/OFF" de régulation de vitesse situé sur la droite de la colonne de ...

Recherche de pannes

TABLEAUX DES SYMPTÔMES DES PANNES SYMPTÔME DE PANNE 1 Symptôme de panne 2 Symptôme d'anomalie Cause probable ...
