Contrôle

Vérifiez les ailettes du condensateur pour s'assurer qu'elles ne sont ni obstruées ni endommagées. Si elles sont obstruées, nettoyez-les avec de l'eau et soumettez-les à un flux d'air comprimé pour les sécher. Si elles sont courbées, courbez-les légèrement dans l'autre sens à l'aide d'un tournevis ou de pinces.

2.	Vérifiez que les raccordements du condensateur ne fuient pas et les réparer ou les remplacer, si nécessaire.

REMPLACEMENT

1.	Récupérer le réfrigérant avec un système de récupération/recyclage/charge.

2.	Débranchez la borne négative (-) de la batterie.

3.	Enlever le pare-chocs avant. (Reportez-vous à Carrosserie - "Capot du pare-chocs avant")

4.	Retirez le bouclier d'admission d'air (A) après avoir desserré les clips.

Déposez la ligne de décharge (A) et la ligne de fluide (B) après avoir desserré les écrous.

Couple de serrage: 7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,7 Ib-ft)

Bouchez ou obturer les conduites immédiatement après avoir procédé au débranchement pour empêcher une contamination par l′humidité ou la poussière.

6.	Déposez la protection à air supérieure (A) après avoir desserré les boulons.

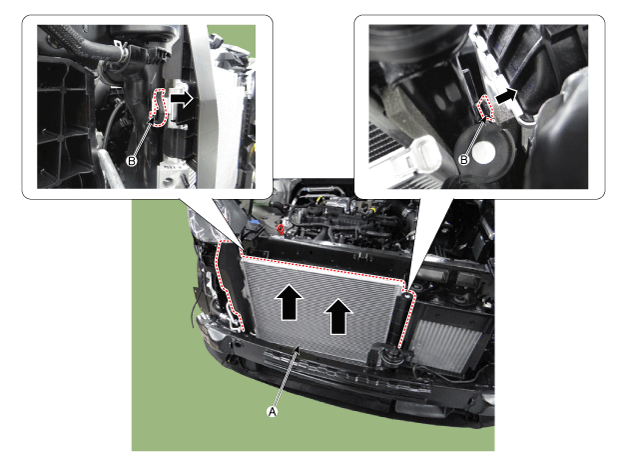

7.	Retirez le condensateur (A) en poussant le loquet de verrouillage (B) du radiateur.

Pour la pose, suivez la procédure inverse de la dépose.

•	Lors de l'installation d'un nouveau condensateur, ajoutez de l'huile réfrigérante.

•	Remplacer les joints toriques de chaque raccord par des pièces neuves et les enduire d′une mince couche d′huile frigorigène avant de les installer. Afin d′éviter les fuites, s'assurer d′utiliser des joints toriques conçus pour le fluide frigorigène R-134a.

•	Veillez à ne pas endommager les ailettes du radiateur et du condensateur lorsque vous montez le condensateur.

•	Chargez le système, puis testez ses performances.
