Kia Sportage Revue Technique Automobile: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Arbre de Transmission et Essieu / Ensemble de l′essieu arrière / Moyeu arrière / Support / Composants et emplacement des composants

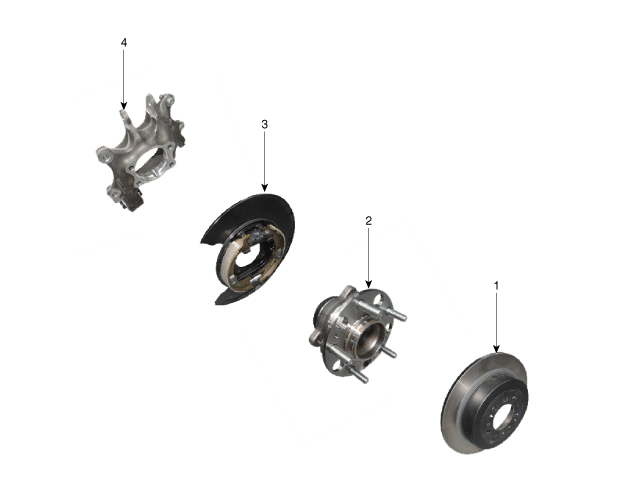

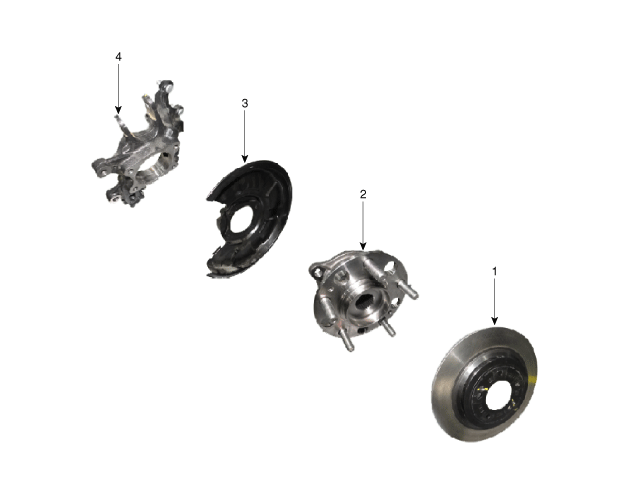

| COMPOSANTS |
| [Pas de type EPB] |
|
1. Disque de frein arrière 2. Ensemble du moyeu arrière |
3. Couvercle pare-poussière 4. Support de support arrière |
| [Type EPB] |
|
1. Ensemble de frein de stationnement 2. Ensemble du moyeu arrière |
3. Couvercle pare-poussière 4. Support de support arrière |
Procédures de réparation
DÉPOSE
[ 2WD ]
1.
Démonter la roue.
Couple de serrage :
107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)
...
