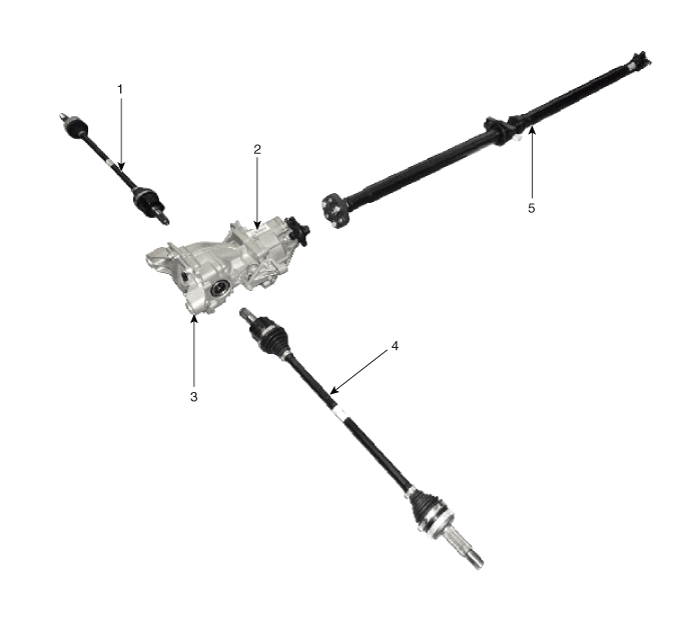

emplacement des composants |
1. Arbre de transmission arrière G 2. Ensemble de couplage 3. Tête de pont arrière |
4. Arbre de transmission arrière D 5. Arbre de transmission |
À module de contrôle de la boîte-pont (TCM): Diagrammes schématiques
Connecteur TCM
Fonction de borne TCM
CONNECTEUR [A]
Broche
Description
1
Alimentation électrique de la solénoïde 1
31
Commutateur descente du mode Manuel
...
Électrovanne de commande de frein 26 (26/B_VFS): Composants et emplacement des
composants
EMPLACEMENT DES COMPOSANTS
1. Électrovanne de commande de frein 26 (26/B)
2. Électrovanne de commande d'embrayage 35R (35R/C)
3. Électrovanne de commande de frein de vitesse lente (UD/B)
4. Électrovanne de commande d'embrayage de surmultiplica ...
