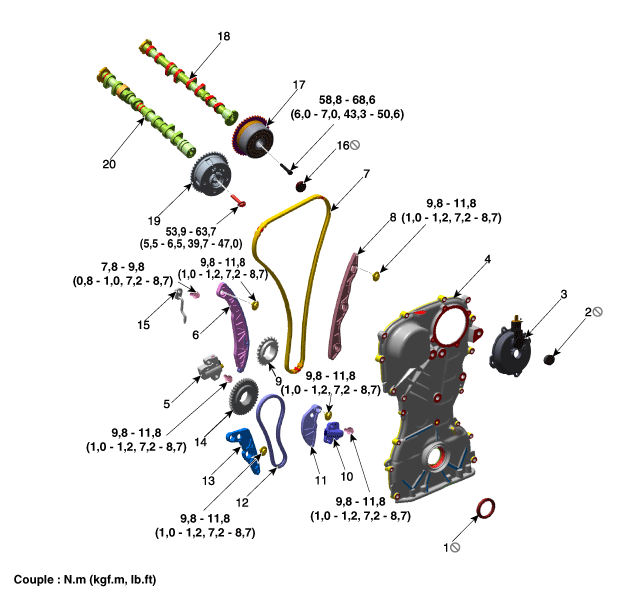

COMPOSANTS |
1. Joint d'huile avant 2. Bouchon de couvercle E-CVVT 3. Couvercle E-CVVT 4. Couvercle de la chaîne de distribution 5. Tendeur de la chaîne de distribution 6. Bras du tendeur de la chaîne de distribution 7. Chaîne de distribution |
8. Guide de la chaîne de distribution 9. Pignon de la chaîne de distribution 10. Tendeur de chaîne de l'arbre d'équilibrage 11. Bras du tendeur de la chaîne d’arbre d’équilibrage 12. Chaîne de l'arbre d'équilibrage 13. Guide de la chaîne de l’arbre d’équilibrage 14. Pignon à chaîne de la chaîne de l’arbre d’équilibrage |
15. Gicleur d'huile de la chaîne de distribution 16. Bouchon E-CVVT 17. E-CVVT d'admission 18. Arbre à cames d’admission 19. CVVT d'échappement 20. Arbre à cames d’échappement |
Garniture latérale du coffre à bagages (voir page BD-60).: Composants et emplacement
des composants
EMPLACEMENT DES COMPOSANTS
1. Garniture latérale du coffre
...
Loquet du capot: Procédures de réparation
REMPLACEMENT
1.
Enlevez le couvercle du pare-chocs avant.
(Reportez-vous à Pare-chocs avant - "Capot du pare-chocs avant")
2.
Débranchez le connecteur du loquet inférieur du capot (A).
...
