Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Système de lubrification / Composants et emplacement des composants

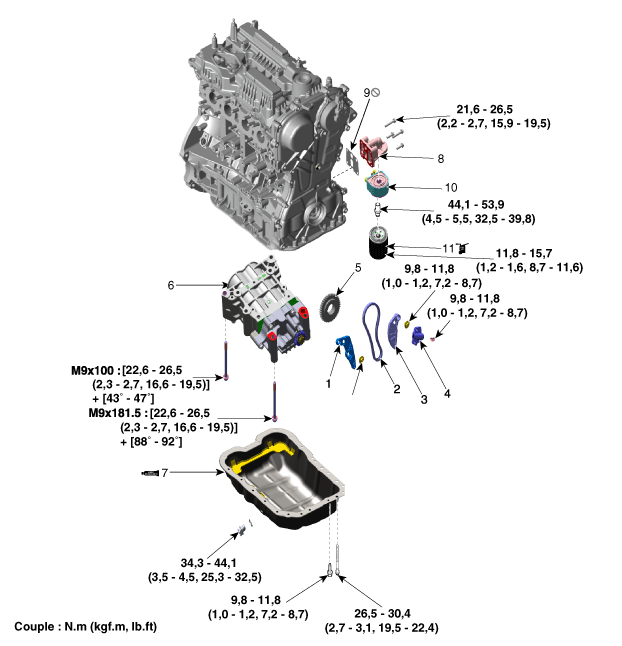

COMPOSANTS

1. Guide de la chaîne de l’arbre d’équilibrage
2. Chaîne de l'arbre d'équilibrage
3. Bras du tendeur de la chaîne d’arbre d’équilibrage
4. Tendeur de chaîne de l'arbre d'équilibrage
5. Pignon à chaîne de la chaîne de l’arbre d’équilibrage
6. Module de l'arbre d'équilibrage (BSM)

7. Carter d'huile
8. Support du filtre à huile
9. Joint du support du filtre à huile
10. Refroidisseur d’huile
11. Filtre à huile
