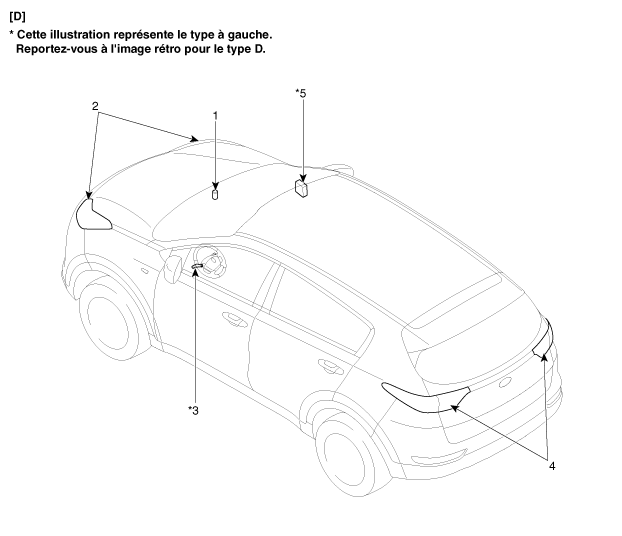

| EMPLACEMENT DES COMPOSANTS |

|
1. Capteur d'éclairage automatique 2. Phares 3. Interrupteur d'éclairage (Auto) |
4. Feux arrière 5. Module de commande de la carosserie (BCM) |
