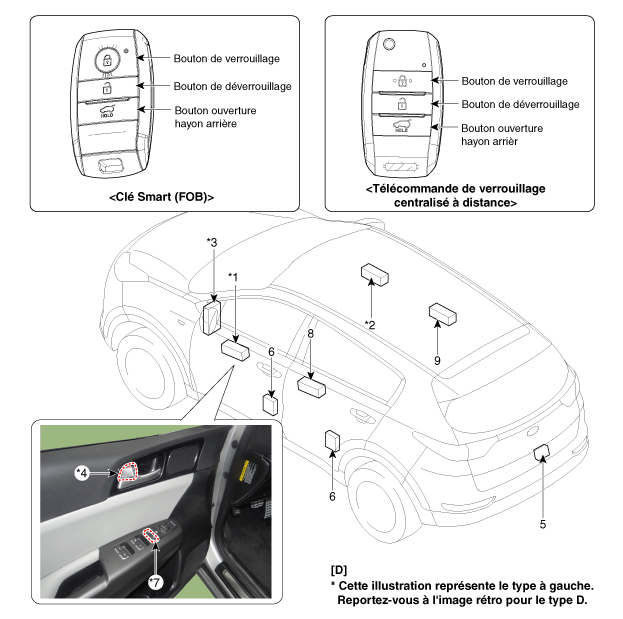

| EMPLACEMENT DES COMPOSANTS |

|
1. Interrupteur de la vitre électrique conducteur 2. Interrupteur de la vitre électrique passager 3. Bloc de jonction Smart (SJB) 4. Bouton de verrouillage des portières 5. Actionneur du hayon |
6. Module du loquet conducteur 7. Commutateur verrouillage/déverrouillage de porte 8. Interrupteur de vitre électrique arrière gauche 9. Interrupteur de vitre électrique arrière droite |
Module de verrouillage électrique des portes: Composants et emplacement des
composantsDiagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Non appliqué pour EPB
Appliqué pour EPB
FONCTION DE LA BORNE
Non appliqué pour EPB
N° de BROCHE
Description
Courant
(AMPS)
Résistance
( ...
Interrupteur du système d'aide au stationnement arrière/avant: Procédures de
réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Retirez le couvercle supérieur de la console.
(Reportez-vous au groupe Carrosserie - "Console au plancher")
3.
Déposez ...
