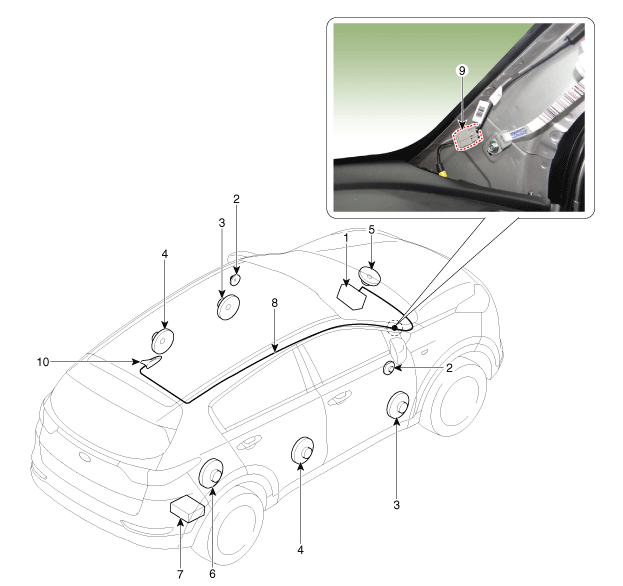

EMPLACEMENT DES COMPOSANTS |
1. Unité de tête AVN (Type PIO) 2. Haut-parleur aigü 3. Haut-parleur portière avant 4. Haut-parleur portière arrière 5. Haut-parleur central |
6. Haut parleur de graves auxiliaire 7. Amplificateur externe 8. Câble d’alimentation de l’antenne 9. Connecteur du câble de l'antenne 10. Antenne de toit (AM/FM+GPS) |
