Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte arrière / Composants et emplacement des composants

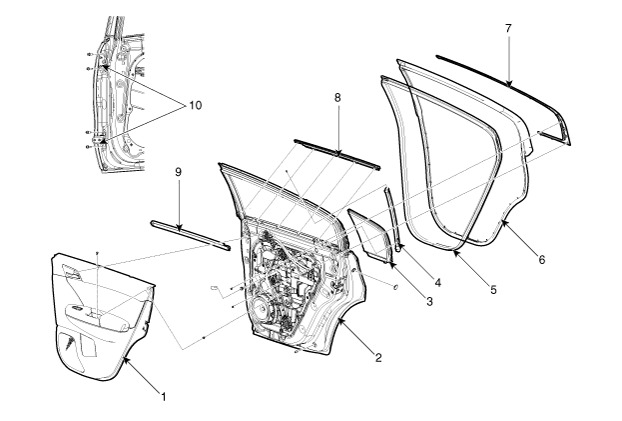

COMPOSANTS

1. Garniture de porte arrière
2. Module et panneau de porte arrière
3. Canal de séparation de la porte arrière
4. Encoche de fixation de vitre de porte arrière
5. Caoutchouc d'étanchéité latéral de la porte arrière

6. Caoutchouc d’étanchéité latéral de porte arrière
7. Moulure du cadre de porte arrière
8. Caoutchouc d’étanchéité externe du puits de porte arrière
9. Caoutchouc d’étanchéité interne du puits de porte arrière
10. Charnière de la porte arrière

Porte arrière

...

Procédures de réparation

RÉGLAGE RÉGLAGE DE LA VITRE Contrôler si le canal de coulissement de la vitre est endommagé ou détério ...
