Kia Sportage Revue Technique Automobile: Commande de réglage du débit d′huile (OCV) du système CVVT: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / Commande de réglage du débit d′huile (OCV) du système CVVT: Diagrammes schématiques

Schéma du circuit

Informations relatives aux bornes

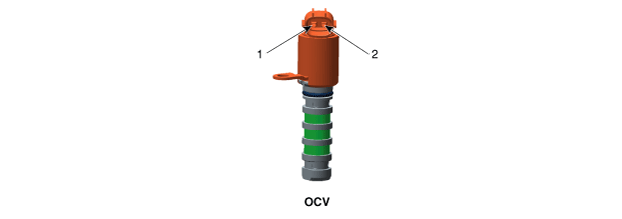

Illustration de la borne

FONCTION DE LA BORNE

Fonction
Branché à
1
Commande de soupape de commande d'huile (OCV) [Banc1/échappement]
Connecteur ECM B (86)
2
Alimentation de la batterie (B+)
RELAIS PRINCIPAL
