| Contrôle |
Si vous obtenez un code erreur associé au capteur de pression, contrôlez-le
suivant le processus d'inspection.
|

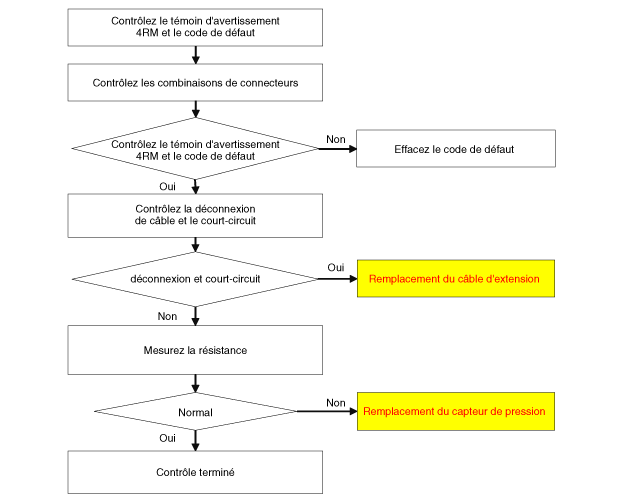

| Procédure d'inspection du capteur de pression |

| Mesurez la résistance du capteur de pression |
| 1. |
Tournez l'interrupteur d'allumage sur OFF.
|
| 2. |
Débrancher le connecteur du capteur de pression.
|
| 3. |
Mesurez la résistance entre la borne du capteur et la borne.
|
| 4. |
Contrôlez la résistance mesurée. (Référez-vous au tableau)
|
| DÉPOSE |
| 1. |
Déposez l'accouplement.
(Voir Couplage - "Couplage d'actionneur électro-hydraulique direct")
|
| 2. |
Déposez le câble d'extension (A).
|
| 3. |
Déposez le capteur de pression (A) avec une douille de 24 mm.
|
| INSTALLATION |
|
| 1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Capteur de pression: Diagrammes schématiquesÀ capteur de pression absolue du collecteur (MAPS): Spécifications
Spécification
PRESSION
(kPa (kgf/cm², psi))
Tension de sortie (V)
20,0 (0,20, 2,9)
0,79
46,7 (0,47, 6,77)
1,84
101.3 (1.03, 14.7)
4,0
...
Electrovanne d′admission variable (VIS): Procédures de réparation
Contrôle
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur de soupape VIS.
3.
Mesurez la résistance entre les bornes 1 et 2 de la VIS.
Spécificat ...
