Kia Sportage Revue Technique Automobile: Unité de soufflerie: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Chauffage, ventilation et climatisation / À soufflerie / Unité de soufflerie: Composants et emplacement des composants

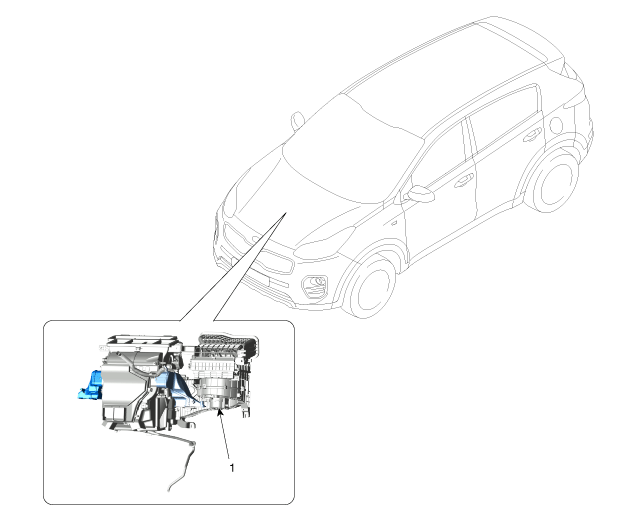

emplacement des composants

1. Unité de soufferie

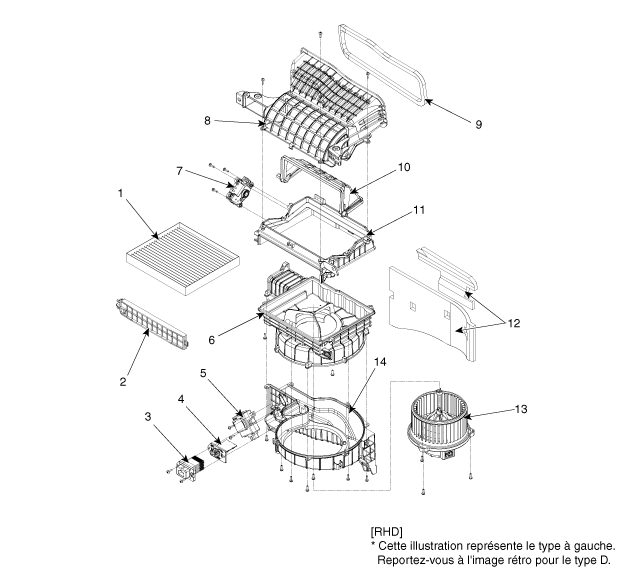

COMPOSANTS

1. Filtre à air
2. Couvercle du filtre à air
3. Ensemble FET
4. Résistance de soufflerie
5. Ionisateur de groupe d'instrument
6. Carter de soufflerie [Supérieure]
7. Activateur d'admission

8. Carter d'admission [Supérieure]
9. Joint d'admission
10. Ensemble du clapet d'admission
11. Carter d'admission [Inférieur]
12. Patin anti-bruit
13. Moteur de soufflerie
14. Carter de soufflerie [Inférieur]
