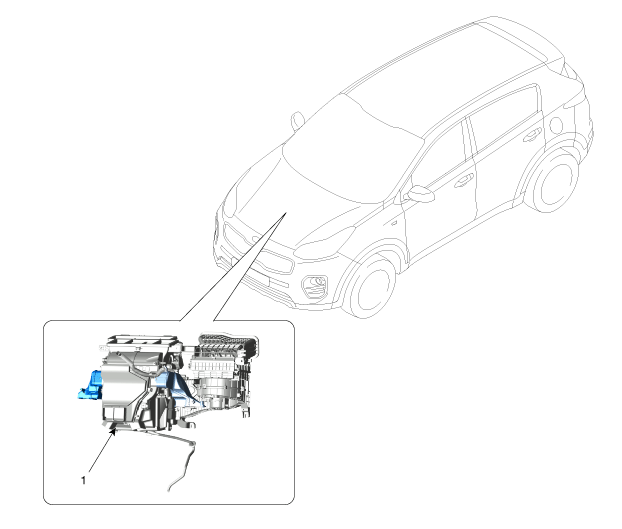

EMPLACEMENT DES COMPOSANTS

1. Unité de chauffe

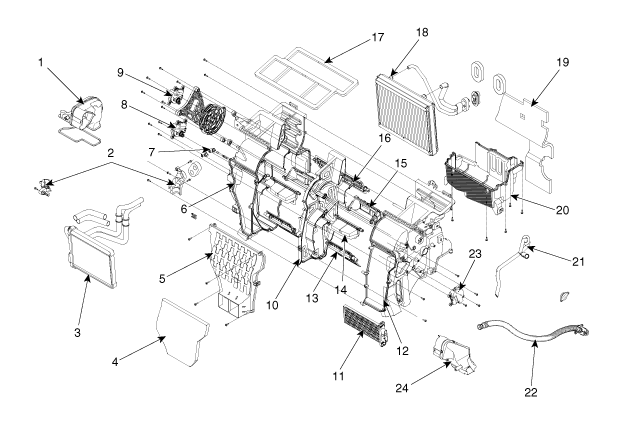

COMPOSANTS

(Type GAUCHE)

1. Conduite d'arrosage [LH]
2. Activateur de commande de mode
3. Actionneur de commande de température (G)
4. Chauffage PTC
5. Couvercle du noyau du chauffage
6. Ensemble du noyau du radiateur
7. Carter de chauffage [G]
8. Carter de console
9. Patin anti-bruit
10. Ensemble de volet de température
11. Ensemble du volet au plancher [LH]
12. Ensemble du volet d'évent [LH]
13. Centre du joint de conduite
14. Ensemble de noyau d'évaporateur

15. Porte de désembuage auto
16. Ensemble du volet d'évent [RH]
17. Ensemble du volet au plancher [RH]
18. Carter de chauffe [RH]
19. Conduite d'arrosage [RH]
20. Flexible d'aspirateur
21. Actionneur de commande de température [D]
22. Actionneur de désembuage automatique
23. Tuyau de vidange
24. Carter du chauffage [Inférieur]
25. Patin anti-bruit
26. Joint d'étanchéité à flasque
27. Caoutchouc de la bride

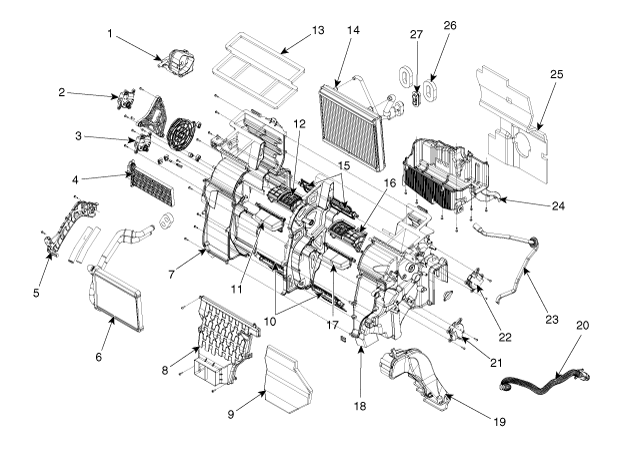

(Type DROIT)

1. Conduite de liquide d'arrosage (gauche)
2. Couvercle du noyau du chauffage
3. Noyau du dispositif de chauffage
4. Tampon anti-bruit
5. Carter de console
6. Carter de chauffage [G]
7. Capteur de température de l′évaporateur
8. Actionneur de commande de température [LH]
9. Actionneur de commande du mode
10. Carter de chauffe étanche
11. Chauffage PTC
12. Carter de chauffe [RH]

13. Ensemble de volet de température
14. Ensemble de la porte avant
15. Volet d’évent
16. Porte de désembuage
17. Joint d'évent
18. Ensemble de noyau de l'évaporateur
19. Patin anti-bruit
20. Carter du chauffage [Inférieur]
21. Flexible de vidange
22. Flexible d'aspirateur
23. Actionneur de commande de température [D]
24. Conduite d'arrosage [D]
