Kia Sportage Revue Technique Automobile: Procédures de réparation

DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlever la boîte à gants.
(Reportez-vous à Carrosserie - "Carter de boîte à gants")
3.
Déconnectez les connecteurs du module de commande de la caisse (A).

4.
Déposez le module de commande de carrosserie (A) après avoir desserré les écrous de fixation et la vis.

INSTALLATION
1.
Installez le module de commande de carrosserie (BCM).
2.
Connectez les connecteurs du module de commande de la carrosserie.
3.
Posez le logement de la boîte à gants.
4.
Brancher la borne négative (-) de la batterie.
Diagnostic BCM avec KDS/GDS
1.
Dans le système électrique de la carrosserie, une défaillance peut être diagnostiquée plus rapidement avec le système de diagnostic du véhicule (KDS/GDS).
Le système de diagnostic (KDS/GDS) fournit les informations suivantes.
(1)
Autodiagnostic : Contrôle de la défaillance et du numéro de code (DTC)
(2)
Données actuelles : Vérification de l'état des données d'entrée/de sortie du système
(3)
Test d'actionnement : Vérification des conditions de fonctionnement du système
(4)
Fonction supplémentaire : Contrôle d'autres fonctions comprenant le réglage en option du système et le réglage au point zéro
2.
Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie (BCM)" à vérifier afin de vérifier le véhicule avec le testeur.
3.

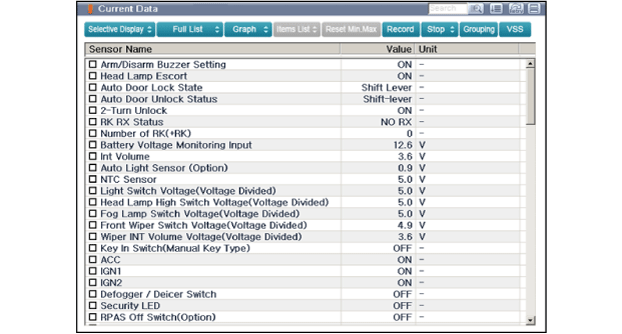

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel des données d'entrée/sortie.

4.

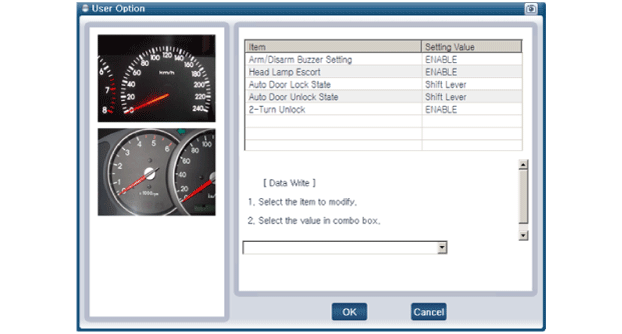

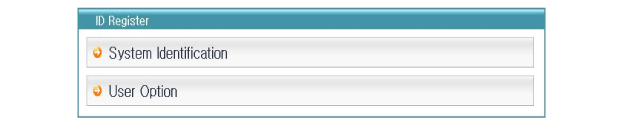

Si vous voulez changer l'option utilisateur, sélectionnez "option utilisateur".

Diagrammes schématiques
Schéma du circuit ...

Siège électrique
...
