DÉPOSE |
1. |
Débranchez la borne négative (-) de la batterie.
|
2. |
Enlevez le volant.
(Reportez-vous au Système de direction - "Volant de direction")
|
3. |
Retirez les revêtements supérieurs et inférieurs de la colonne de direction
après avoir desserré les vis.
(Reportez-vous à Carrosserie - "Carter de colonne de direction")
|
4. |
Vérifiez le ressort de l′horloge.
(Reportez-vous à Retenue - "Module d’airbag du conducteur (DAB) et contacteur
tournant")
|
5. |
Déconnectez le connecteur du commutateur multifonction (A).
|
6. |
Retirez le commutateur multifonction (A) après avoir desserré les vis.
|
INSTALLATION |
1. |
Posez les interrupteurs multifonctions.
|
2. |
Installez le ressort en spirale.
|
3. |
Installez les capots supérieur et inférieur de la colonne de direction.
|
4. |
Installez le volant de direction.
|
5. |
Brancher la borne négative (-) de la batterie.
|
Contrôle |
1. |
Contrôlez la continuité entre les bornes dans chaque position du commutateur
comme indiqué ci-dessous.
[Entraînement poignée gauche]
[Entraînement poignée droite]
|
1. |
Dans le système électrique de la carrosserie, une défaillance peut être
diagnostiquée plus rapidement avec le système de diagnostic du véhicule
(KDS/GDS).
Le système de diagnostic (KDS/GDS) fournit les informations suivantes.
|
2. |
Sélectionnez "Modèle de voiture" et le "Module de commande de carrosserie
(BCM)" à vérifier afin de vérifier le véhicule avec le testeur.
|
3. |

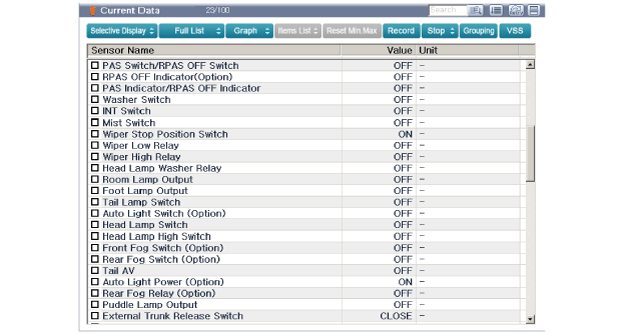

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
|
Capteur UIP (protection d'intrusion d'ultrasons): Spécifications
Spécifications
Capteur UIP
Élément
Spécification
Tension de fonctionnement normale
12 V CC
Plage de la tension de fonctionnement
CC 9 ~ 16 V
Température de fonctionnement
...
Ensemble du capot: Procédures de réparation
REMPLACEMENT
Faites attention à ne pas endommager le capot et la carrosserie.
•
Lorsqu'on d ...
