Kia Sportage Revue Technique Automobile: Module de coffre électrique: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système de hayon électrique / Module de coffre électrique: Composants et emplacement des composants

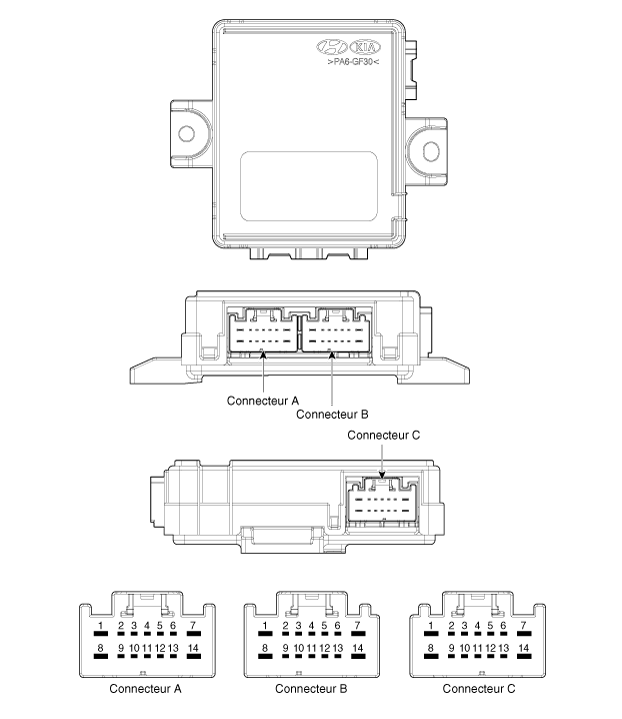

COMPOSANTS

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B	CONNECTEUR C
1	ALIMENTATION LECTRIQUE	Moteur de serrage (-)	Moteur de broche droit CCW (-)
2	Éclairage de l'interrupteur intérieur du hayon	Commutateur d'ouverture complète	Puissance de capteur à effet Hall droit
3	-	Commutateur verrouillage complet	Protection de la broche gauche_MASSE
4	Carrosserie-CAN (haut)	Commutateur de semi-verrouillage	Hall sensor right_GND
5	Carrosserie-CAN (bas)	Interrupteur position de référence PTG (MASSE)	Protection de la broche droite_MASSE
6	Avertisseur sonore	Commutateur de serrage PTG (MASSE)	Hall sensor left_power
7	-	Système (MASSE)	Moteur de broche gauche_SH (-)
8	Alimentation du moteur	Moteur de serrage (-)	Moteur de broche droit_SIH (-)
9	-	Interrupteur d’ouverture/fermeture du hayon électrique	Capteur à effet hall droit 1
10	Position vitesse "N"	Commutateur interne PTG	Capteur à effet hall droit 2
11	-	Interrupteur position de référence	Hall sensor left_GND
12	Capteur anti-pincement électrique (gauche)	Capteur anti-pincement électrique (gauche)	Capteur à effet hall gauche 1
13	Capteur anti-pincement électrique (droit)	Capteur anti-pincement électrique (droit)	Capteur à effet hall gauche 2
14	-	Puissance (GND)	Moteur de broche gauche CCW (+)
