Kia Sportage Revue Technique Automobile: À interrupteur de chauffage du siège: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / À interrupteur de chauffage du siège: Diagrammes schématiques

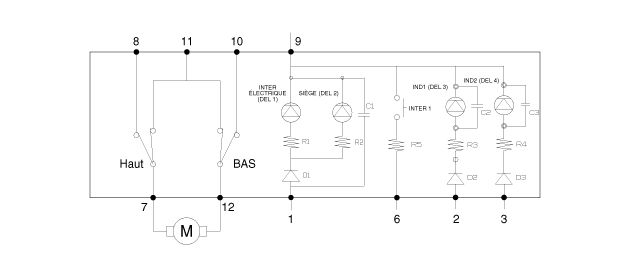

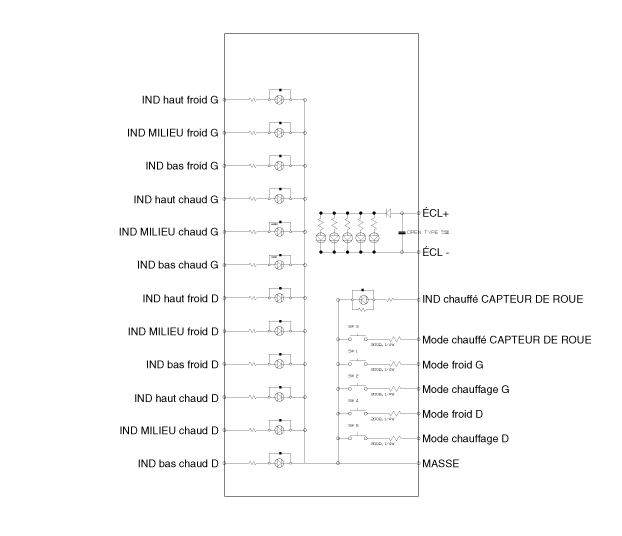

Schéma du circuit

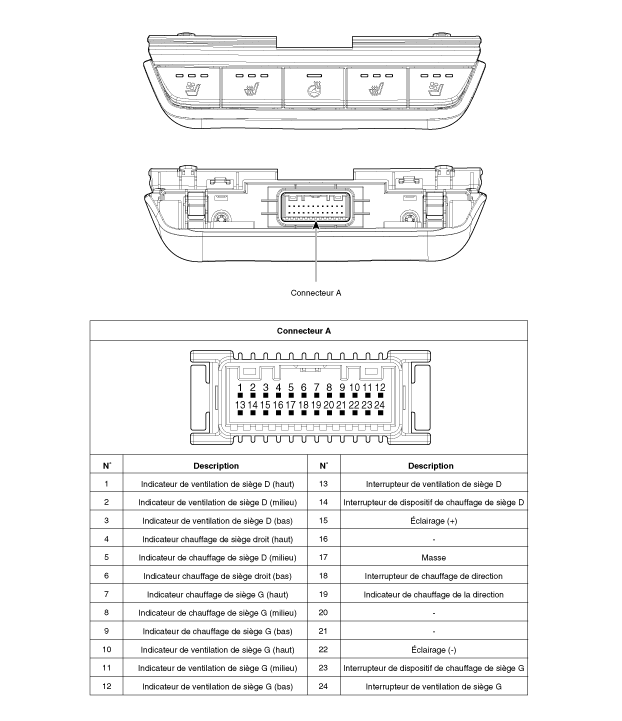

Interrupteur du chauffage du siège avant

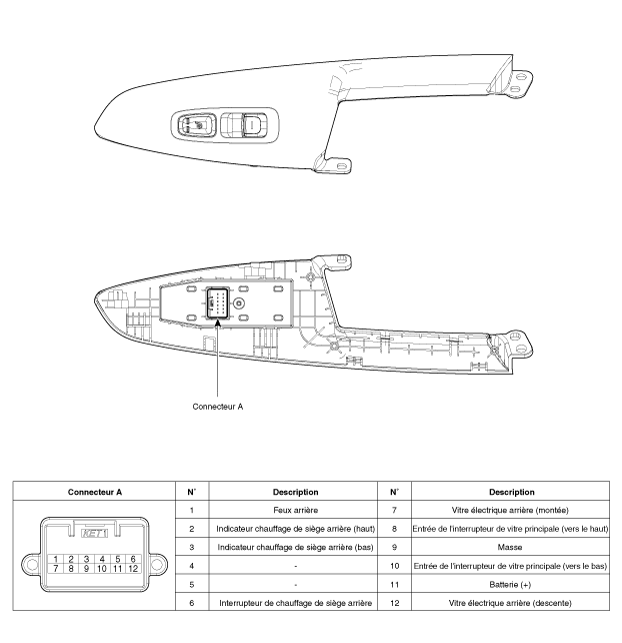

Interrupteur chauffage siège arrière
