Kia Sportage Revue Technique Automobile: À capteur de position de l′accélérateur (APS): Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système de commande du moteur/carburant / Système de commande du moteur / À capteur de position de l′accélérateur (APS): Diagrammes schématiques

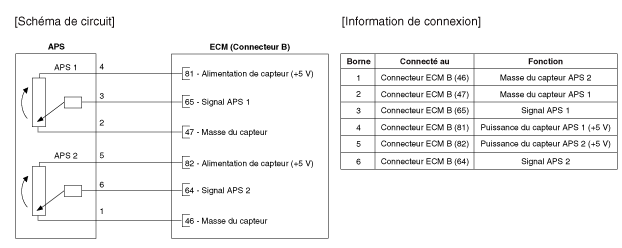

Schéma du circuit

Connecteur de faisceau de câblage

À capteur de position de l′accélérateur (APS): Description et fonctionnement

Description Le capteur de position de l'accélérateur (APS) est installé sur le module de la pédale d'accélérateur et détecte l'angle de rotation de la pédale d&# ...

À capteur de position de l′accélérateur (APS): Procédures de réparation

Contrôle 1. Branchez KDS/GDS au connecteur de liaison de données (DLC). 2. Mettre le contact. 3. Mesure ...
