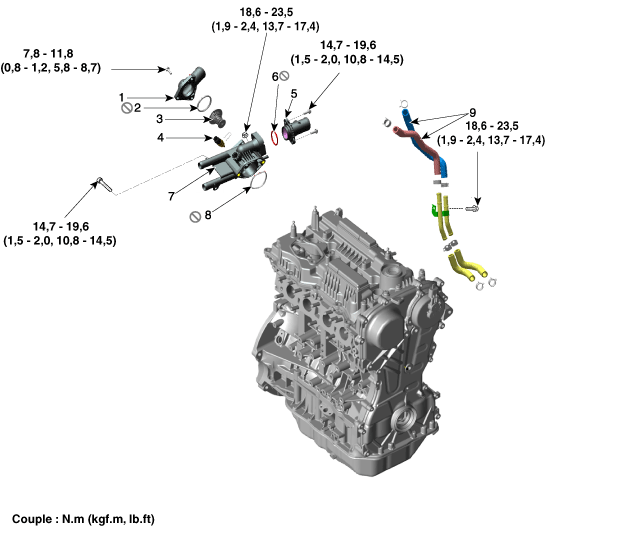

COMPOSANTS

1. Raccord d’arrivée d’eau
2. Joint torique du raccord d'admission d'eau
3. Thermostat
4. Capteur de température du liquide de refroidissement du moteur
5. Réglage de sortie d’eau

6. Joint torique de réglage de la sortie d'eau
7. Commande de température d'eau
8. Joint torique de la commande de température d'eau
9. Tuyau & flexible du refroidisseur d'huile
