Kia Sportage Revue Technique Automobile: Composants et emplacement des composants
Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace/lave-glace arrière / Composants et emplacement des composants

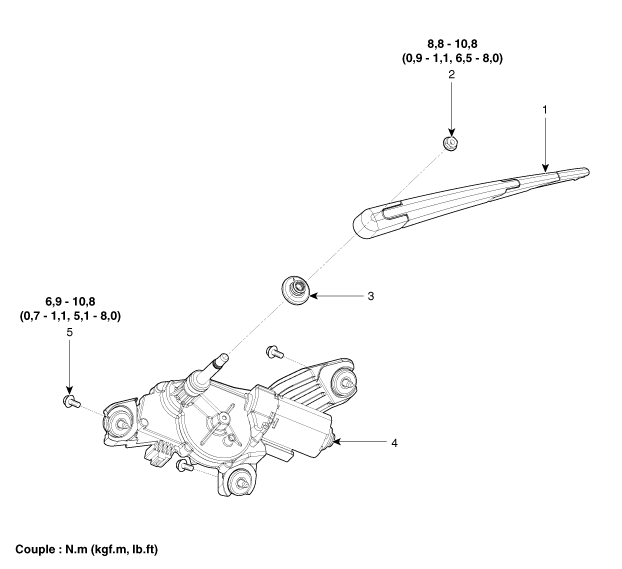

| EMPLACEMENT DES COMPOSANTS |
|
1. Bras de l’essuie-glace arrière et lame 2. Écrou du bras d'essuie-glace arrière 3. Anneau d’essuie-glace arrière |
4. Ensemble du moteur de l'essuie-glace arrière 5. Boulon du moteur d’essuie-glace arrière |
Moteur de l′essuie-glace arrière: Procédures de réparation
Contrôle
MOTEUR DE L′ESSUIE-GLACE ARRIÈRE
1.
Débranchez le connecteur du moteur d'essuie-glace arrière
2.
Branchez le câb ...
