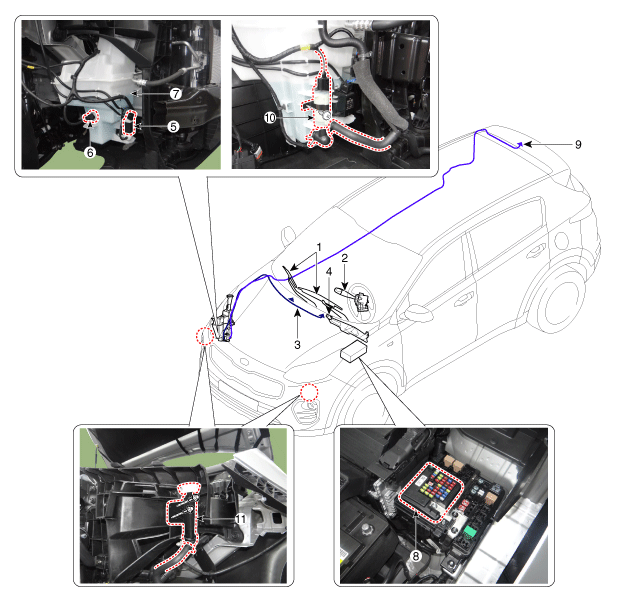

EMPLACEMENT DES COMPOSANTS

1. Bras et lame de l'essuie-glace du pare-brise
2. Interrupteur de l'essuie-glace et du lave-vitre
3. Flexible et buse de lave-glace du pare-brise
4. Ensemble du moteur & raccordement de l'essuie-glace
5. Moteur du lave-glace
6. Capteur de niveau du lave-glace

7. Réservoir du lave-glace
8. Relais de lave-glace/essuie-glace (intégré dans le bloc de noyau métallique PCB)
9. Flexible du lave-glace arrière et gicleur
10. Moteur du lave-phare
11. Actionneur de lave-glace du phare
