| DÉPOSE |
|
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Retirez le bloc de raccordement smart.
(Reportez-vous à Fusibles et relais - "Boîtier relais (compartiment
passager".)
|
| 3. |
Déconnectez le connecteur de l'unité SPAS (A).
|
| 4. |
Retirez l'écrou, puis déposez l'unité SPAS (A).
|
| INSTALLATION |
| 1. |
Installez l'unité SPAS.
|
| 2. |
Branchez le connecteur de l'unité SPAS.
|
| 3. |
Installez le bloc de raccordement smart.
|
| 4. |
Brancher la borne négative (-) de la batterie.
|
| Contrôle |
| 1. |
Dans le système électrique de la carrosserie, une défaillance peut être
diagnostiquée plus rapidement avec le système de diagnostic du véhicule
(KDS/GDS).
Le système de diagnostic (KDS/GDS) fournit les informations suivantes.
|
| 2. |
Sélectionnez "Modèle de voiture" et le "Système d'aide au stationnement
Smart (SPAS)" à vérifier afin de vérifier le véhicule avec le testeur.
|
| 3. |

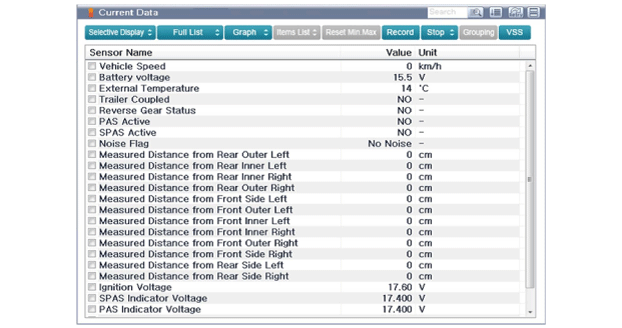

Sélectionnez le menu "Données actuelles" pour rechercher l'état actuel
des données d'entrée/sortie.
|
| 4. |

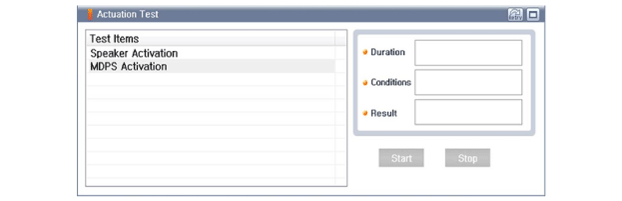

Pour actionner la valeur d'entrée de force du module à contrôler, sélectionnez
l'option "Test d'actionnement".
|
| 5. |

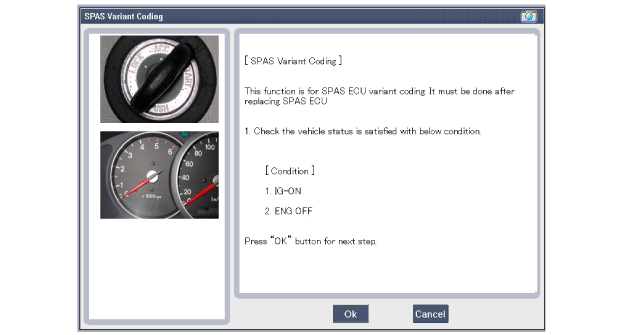

Après le remplacement de l'unité SPAS, la procédure de "codage variantes"
doit être effectuée.
|
