Kia Sportage Revue Technique Automobile: Procédures de réparation

RÉGLAGE

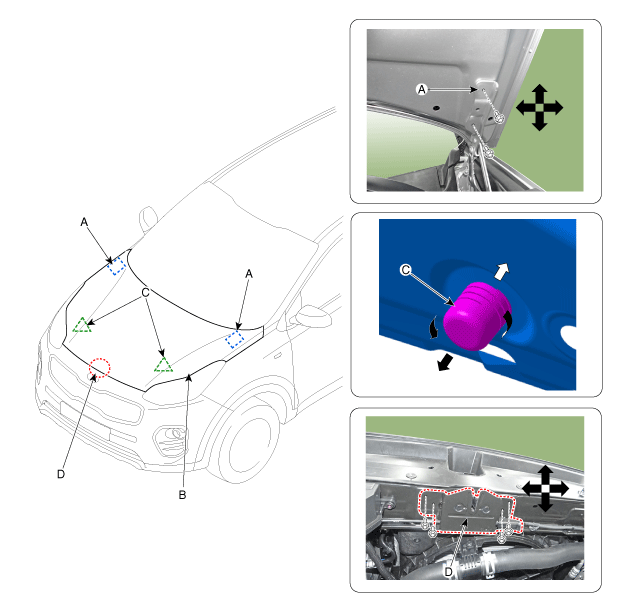

1.	Après avoir desserré les boulons de fixation de la charnière (A), réglez le capot (B) en le déplaçant de haut en bas ou de droite à gauche.

2.	Réglez la hauteur du capot en tournant les butées de fermeture du capot (C).

3.	Après avoir desserré les boulons de fixation (D) d’attache de capot, réglez l’attache en la déplaçant soit en bas, en haut, à droite ou à gauche.

...

EMPLACEMENT DES COMPOSANTS 1. Capot ...
