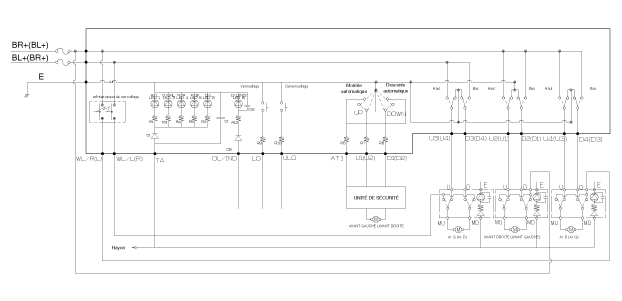

Schéma du circuit

Interrupteur lève-vitre conducteur

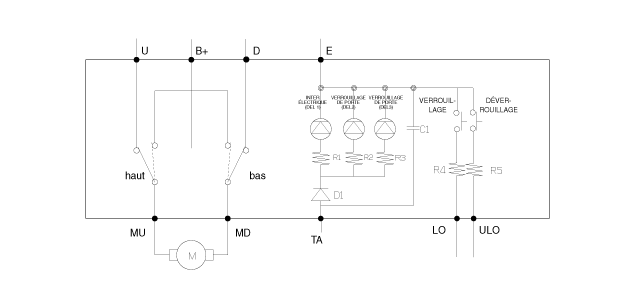

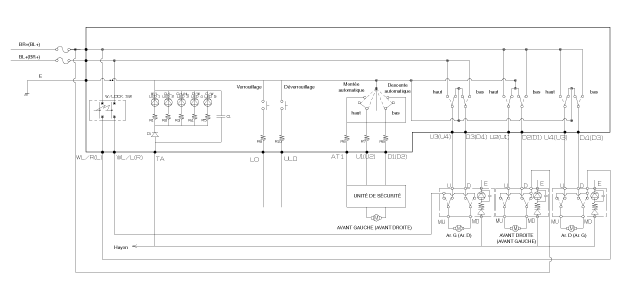

[Commutateur de lève-vitre électrique conducteur (Sécurité)]

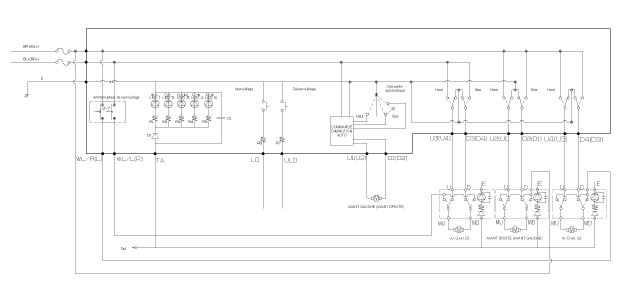

(Interrupteur de vitre électrique conducteur (sécurité) + indicateur de verrouillage de porte)

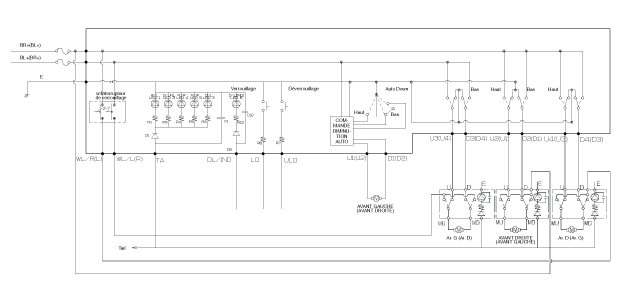

(Interrupteur de vitre électrique (descente auto))

(Interrupteur de vitre électrique (descente auto) + indicateur de verrouillage de porte)

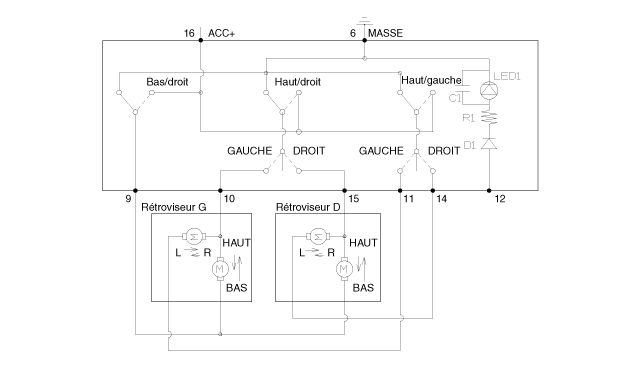

(Type de rétroviseur non-escamotable)

(Type de rétroviseur escamotable)

Interrupteur vitre électrique passager

(Interrupteur de vitre électrique passager (Manuel + interrupteur de verrouillage de porte))

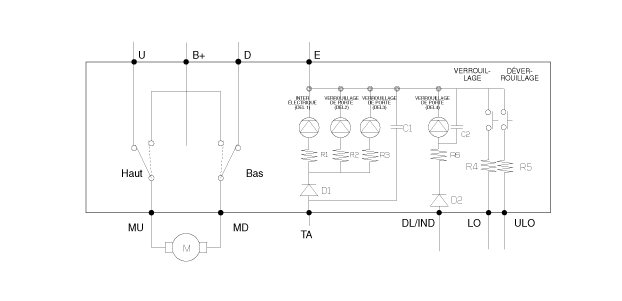

(Interrupteur de vitre électrique passager (Manuel + interrupteur de verrouillage de porte + indicateur de verrouillage de porte))

À interrupteur de la vitre électrique arrière

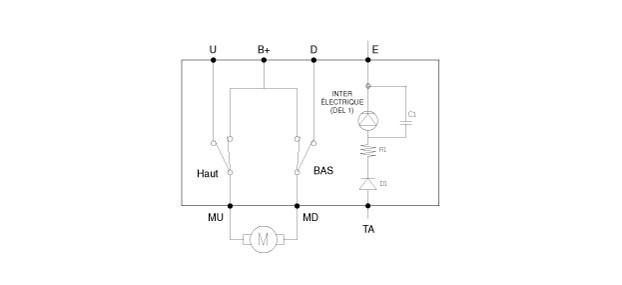

(Interrupteur de vitre électrique arrière (Manuel + pas de chauffage de siège))

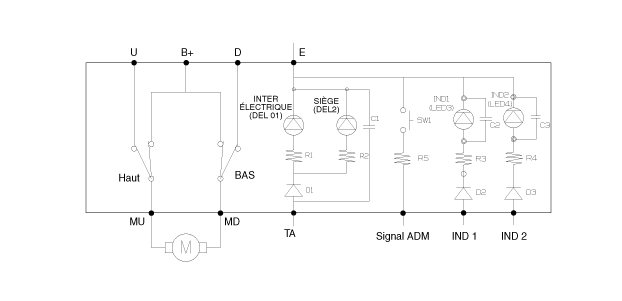

[Commutateur des lève-vitres électriques arrières (manuel + chauffage de siège)]

Interrupteur des vitres électriques: Composants et emplacement des composants

COMPOSANTS Interrupteur lève-vitre conducteur INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE [Connecteur A] [Commutateur de lève-vitre électrique conducteur (S ...

Interrupteur des vitres électriques: Procédures de réparation

Contrôle Interrupteur lève-vitre conducteur 1. Débranchez la borne négative (-) de la batterie. 2. Déposez la garniture de port ...

Autres materiaux:

Garniture de la porte avant: (Voir page BD-32): Procédures de réparation
REMPLACEMENT Portez des gants pour protéger vos mains. • Utilisez un outil de dépose de panneau e ...

Composants et emplacement des composants
COMPOSANTS INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE N° CONNECTEUR A Connecteur B Connecteur C Connecteur D 1 BATT (+) ign - Hayon électrique (op ...
