Kia Sportage Revue Technique Automobile: Interrupteur des feux de stop: Recherche de pannes

Kia Sportage Revue Technique Automobile / Système de freinage / Système de freinage / Interrupteur des feux de stop: Recherche de pannes

RECHERCHE DE PANNES
1.
Diagnostic de pièce
Élément
Cause
Symptôme

Fusible commutateur
Connexion de fusible défectueuse, fusible endommagé
Code DTC : P0504
Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, voyant ESP OFF allumé
① Une inspection de la forme d'onde est effectuée en utilisant un oscilloscope sur chaque pièce pendant l'accélération/le freinage du véhicule. (Voir les procédures d'inspection de circuit du commutateur de feu stop)

② Voir les procédures de réparation appropriées de la pièce lorsque quelque chose d'anormal est découvert dans la forme d'onde (Voir les procédures de réparation de la pièce appropriée et remplacez-la si nécessaire)
Fusible du relais
Connexion de fusible défectueuse, fusible endommagé
Code DTC : P0504
Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, , voyant ESP OFF allumé.
Interrupteur des feux de stop
Câblage endommagé de chaque pièce
Connexion défectueuse au connecteur
Chaque pièce est défectueuse
Code DTC : P0504
Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, , voyant ESP OFF allumé.
Module électronique de signal
d'arrêt (Si appliqué)
Code DTC : P0504, C2130, C2131
Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB, difficulé d'éclairage des feux stop, , voyant ESP OFF allumé.
Module de commande du moteur (ECM)
Code DTC : P0504
Symptôme : panne de changement de vitesse, panne d'annulation de la fonction du régulateur de vitesse
Module de commande de carrosserie (BCM)
Panne de changement de vitesse
Solénoïde de verrouillage
Panne de changement de vitesse
À interrupteur DE L′INHIBITEUR
Symptôme : Difficulé de changement de vitesse, échec au démarrage, difficulé d'annulation de la fonction du régulateur de vitesse, difficulté d'annulation de la fonction EPB
Unité clé smart(SMK)
Défaillance du démarrage
Frein de stationnement électronique
Symptôme : Panne d'annulation de la fonction EPB , voyant ESP OFF allumé.
Module de commande ABS/VDC
[Capteur de pression]
Symptôme : voyant ESP OFF allumé.

2.
Diagnostic de symptôme
Symptôme
Pièce pouvant être en cause

Panne au démarrage
Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, module de commande ABS/VDC, chaque fil, connecteur
① Inspectez la forme d'onde en utilisant un oscilloscope sur chaque pièce pendant l'accélération/le freinage du véhicule. (Voir les procédures d'inspection de circuit du commutateur de feu stop)

② Voir les procédures de réparation appropriées de la pièce lorsque quelque chose d'anormal est découvert dans la forme d'onde (Voir les procédures de réparation de la pièce appropriée et remplacez-la si nécessaire)
Changements de vitesse en panne
Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, BCM, ECM, commutateur d'inhibiteur, chaque fil, connecteur
Voyant ESP OFF allumé
Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, module de commande ABS/VDC, chaque fil, connecteur
P0504
Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, ECM, chaque fil, connecteur
Le feu stop ne fonctionne pas
Fusible de commutateur, fusible relais, commutateur des feux stop, module électronique de signal d'arrêt, fil/connecteur déconnecté
Feu stop
toujours allumé
Commutateur des feux stop, module électronique de signal d'arrêt,
Court-circuit du câblage, fusible endommagé

3.

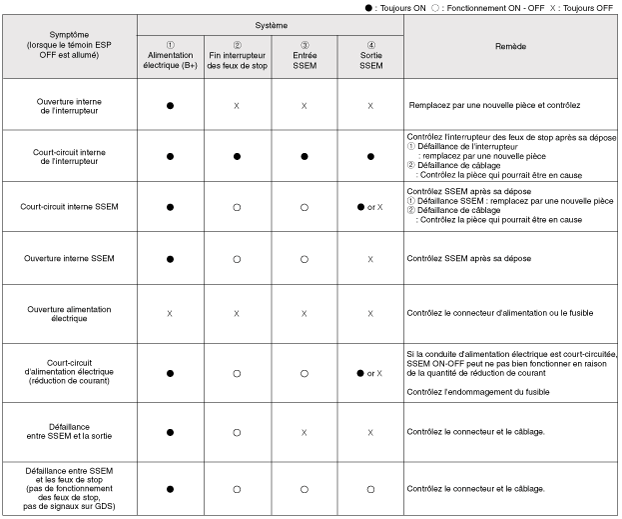

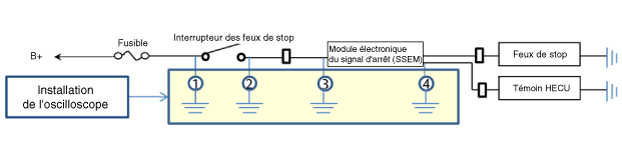

Diagnostic du système de commutateur de feux stop

SSEM : Module électronique du signal d'arrêt
4.
Voir le guide DTC lorsque les codes DTC associés sont affichés.
