Contrôle

Interrupteur de commande de siège

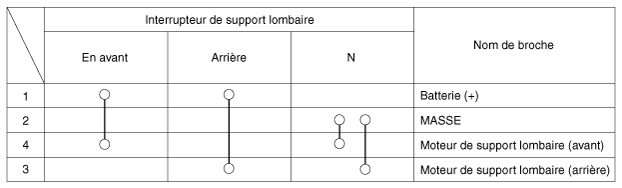

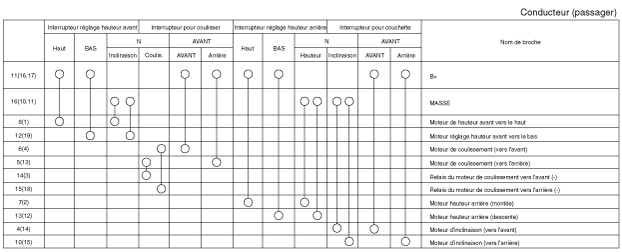

1.	Avec l′interrupteur du siège électrique dans chaque position, assurez-vous que la continuité existe entre les bornes ci-dessous. Si la continuité n'est pas conforme aux spécifications, remplacez le siège électrique. [Commutateur du siège manuel] [Interrupteur de commande du siège électrique]

DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le recouvrement de protection externe du siège avant. (Voir Carrosserie - "Recouvrement externe de protection du siège avant")

3.	Déposez le bouton coulissant (A) et le bouton de hauteur (B).

4.	Retirez le commutateur de commande du siège électrique (A) après avoir desserré les vis.

INSTALLATION

1.	Installez le commutateur de commande du siège électrique.

2.	Installez le bouton coulissant et le bouton de hauteur.

3.	Installez le recouvrement de protection extérieur du siège avant.

4.	Brancher la borne négative (-) de la batterie.
