REMPLACEMENT DE L′HUILE ET DU FILTRE

•

Un contact répété et prolongé avec une huile minérale se traduit par une perte des lipides naturels de la peau et conduit à une sècheresse de la peau, une dermatite et des irritations. De plus, les huiles moteur usagées contiennent des contaminants potentiellement nocifs susceptibles de provoquer des cancers cutanés.

•

Prendre soin de minimiser la durée et la fréquence des contacts entre votre peau et les huiles usagées. Porter des vêtements de protection et des gants. Laver soigneusement vos mains au savon et à l′eau, ou avec un nettoyant sans eau, pour enlever toute trace d′huile moteur usagée. Ne pas utiliser d′essence, de diluants ou de solvants.

•	Afin de protéger l′environnement, l′huile usagée et le filtre doivent être mis au rebut uniquement dans les sites prévus à cet effet.

1.	Déposez le bouchon de remplissage d'huile (A).

2.	Déposez le recouvrement inférieur du compartiment moteur. (Reportez-vous au Moteur et Ensemble de la transmission - "Couvercle inférieur du compartiment du moteur")

3.	Déposez le bouchon de vidange d'huile (A) et l'huile de vidange dans un récipient.

Déposez le filtre à huile (A) avec le SST (09263-2E000, la clé du filtre à huile).

(1)	Déposez le filtre à huile.

(2)	Vérifiez et nettoyez la surface de pose du filtre à huile.

(3)	Vérifiez que le numéro de référence du nouveau filtre est identique à celui de l′ancien.

(4)	Appliquez de l′huile du moteur propre au joint du nouveau filtre à huile.

(5)	Mettez le filtre à huile délicatement en position et serrez jusqu'à ce que le joint entre en contact avec le siège.

(6)

Serrez-le au couple indiqué ci-dessous.

Couple de serrage:

11,8 ~ 15,7 Nm (1,2 ~ 1,6 kgf.m, 8,7 ~ 11,6 lb-ft)

Installez le bouchon de vidange d'huile avec un nouveau joint.

Couple de serrage:

34,3 ~ 44,1 N.m (3,5 ~ 4,5 kgf.m, 25,3 ~ 32,5 lb-ft)

Remplissez avec de l'huile moteur neuve après avoir déposé la jauge de niveau d'huile du moteur.

Capacité

Total :

5,8 L (1,53 U.S.gal., 6,12 U.S.qt., 5,10 lmp.qt.)

Carter d'huile :

4,4 L (1,16 U.S.gal., 4,64 U.S.qt., 3,86 lmp.qt.)

Vidange et reremplissage y compris le filtre à huile :

4,8 L (1,26 U.S.gal., 5,07 U.S.qt., 4,22 lmp.qt.)

7.	Installez le bouchon de remplissage d′huile,

8.	Démarrez le moteur et contrôlez l'absence de fuite d’huile; contrôlez la jauge d'huile ou le témoin pour une indication de pression d'huile.

9.	Vérifiez à nouveau le niveau de l′huile moteur,

Contrôle

1.	Vérifiez la qualité de l′huile moteur, Contrôlez que l'huile n'est pas détériorée, qu'il n'y a aucune infiltration d'eau et qu'elle n'est ni décolorée ni diluée. Si la qualité de l'huile s'avère mauvaise, remplacez-la.

Vérifiez le niveau de l′huile moteur,

Après avoir fait chauffer le moteur, arrêtez-le, attendez 5 minutes et contrôlez le niveau d'huile. Le niveau d'huile doit se trouver entre les repères "L" et "F" sur la jauge. Si en dessous de "L", cherchez les fuites et refaites l'appoint jusqu'au repère "F".

Ne versez pas d′huile moteur au-dessus du repère "F" ,

CHOIX DE L′HUILE DU MOTEUR

Recommandations

- ACEA A5 ou supérieur

Qualité d'huile autorisée

- API SL ou supérieur

- ILSAC GF-3 ou supérieur

- ACEA A3 ou supérieur

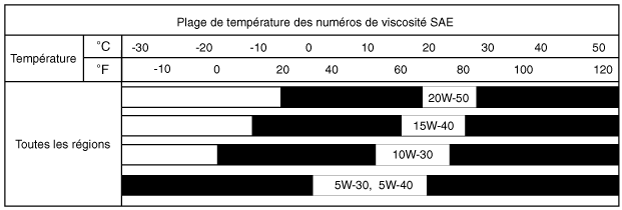

Viscosité huile SAE autorisée

Pour une meilleure performance et une protection maximale pour tous les types de fonctionnement, choisissez uniquement les lubrifiants qui :

1)	Sont conformes aux caractéristiques requises par la classification API, ILSAC ou ACEA.

2)	Ont un indice SAE approprié pour la plage de température ambiante prévue,

3)	Les lubrifiants dont l'indice SAE ainsi que la classification API, ILSAC ACEA figurant sur le récipient ne doivent pas être utilisés.
