Kia Sportage Revue Technique Automobile: À capteur de la température de l′évaporateur: Procédures de réparation

Kia Sportage Revue Technique Automobile / Chauffage, ventilation et climatisation / Système de climatisation / À capteur de la température de l′évaporateur: Procédures de réparation

Contrôle

1.	Tournez l′interrupteur d′allumage sur OFF.

2.	Débranchez le connecteur du capteur de température de l'évaporateur.

Mesurez la résistance entre les bornes "+" et "-" du capteur de température de l'évaporateur.

Spécification

Température du radiateur de l′évaporateur [°C (°F)]	RÉSISTANCE (kΩ)
-10 (14)	43,35
0 (32)	27,62
10 (50)	18,07
20 (68)	12,11
30 (86)	8,3
40 (104)	5,81

4.	Branchez le connecteur du capteur de température de l'évaporateur.

5.	Faites tourner le moteur et activez le contacteur du climatiseur, puis mesurez la tension entre les bornes du connecteur du faisceau.

REMPLACEMENT

1.	Débranchez la borne négative (-) de la batterie.

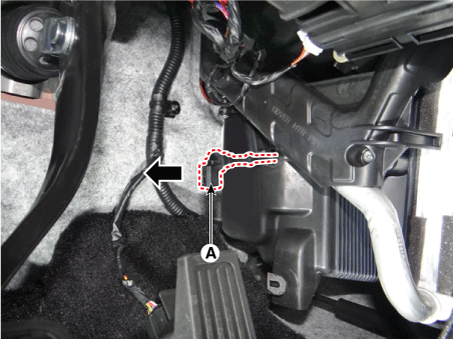

2.	Déposez le couvercle latéral de la console (A).

3.	Débranchez le connecteur du capteur de température de l'évaporateur (A).

4.	Séparez le capteur de température de l'évaporateur après l'avoir tourné de 90° dans le sens inverse horaire.

5.	Déposez le capteur de température de l'évaporateur (A) dans le sens de la flèche.

6.	Pour la pose, suivez la procédure inverse de la dépose.
