Kia Sportage Revue Technique Automobile: À actionneur de commande de température: Procédures de réparation

Kia Sportage Revue Technique Automobile / Chauffage, ventilation et climatisation / Chauffage / À actionneur de commande de température: Procédures de réparation

Contrôle
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Déconnectez le connecteur d'actionneur de commande de température.
3.
Vérifiez que l'actionneur de commande de température fonctionne en position de refroidissement lorsque 12V est raccordé à la borne 3 et la masse à la borne 4.
Vérifiez que l'actionneur de commande de température fonctionne en position chaud lors de la connexion dans l'ordre inverse.

1. –
2. –
3. Position chaude
4. Position froide
5. Masse du capteur
6. Signal de retour
7. Capteur (+5 V)

4.
Connectez le connecteur d'actionneur de commande de température.
5.
Mettre le contact.
6.
Contrôlez la tension entre les bornes 5 et 6.
Spécification
Position de la porte
TENSION (V)
Détection d′erreur
Refroidissement max. (côté conducteur)
1.33 ± 0.15
Basse-tension : 0,1V OU MOINS
Haute-tension : 4,2V OU PLUS
Chauffage max. (côté conducteur)
4.0 ± 0.15
Refroidissement max. (côté passager)
4.0 ± 0.15
Chauffage max. (côté passager)
1.33 ± 0.15

Il y aura rétroaction de position courante de l'actionneur aux commandes.
7.
Si la tension mesurée n'est pas conforme aux spécifications, remplacez par un autre actionneur de commande de température de la console et vérifiez le bon fonctionnement.
8.
Si vous rencontrez un problème avec l'actionneur de commande de température, remplacez-le.
REMPLACEMENT
[CÔT CONDUCTEUR]
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous à Carrosserie - "Tableau de bord inférieur")
3.
Enlevez la conduite d'arrosage côté conducteur (A) après avoir desserré la vis.

4.
Retirez l'unité de clé smart.
(Voir Système électrique de la carrosserie - "Unité de clé Smart")
5.

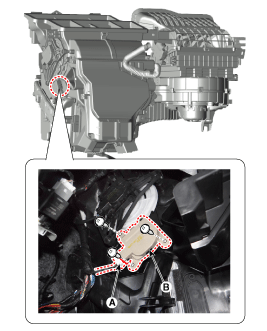

Débranchez le connecteur (A) puis enlevez l'actionneur de commande de température (B) après avoir desserré les vis de fixation.

6.
Pour la pose, suivez la procédure inverse de la dépose.
[CÔT PASSAGER]
1.
Débranchez la borne négative (-) de la batterie.
2.
Enlever la boîte à gants.
(Reportez-vous à Carrosserie - "Carter de boîte à gants")
3.
Enlevez la conduite d'arrosage côté passager (A) après avoir desserré la vis.

4.

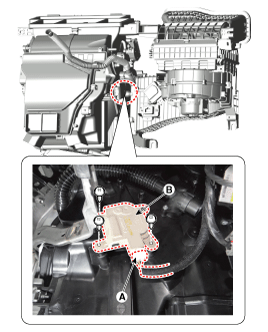

Débranchez le connecteur (A) puis enlevez l'actionneur de commande de température (B) après avoir desserré les vis de fixation.

5.
Pour la pose, suivez la procédure inverse de la dépose.
