| RÉGLAGE |
| 1. |
Tournez le commutateur d'allumage sur OFF et déconnectez la borne négative
de la batterie (-).
|
| 2. |
Branchez GDS au connecteur de transmission des données qui se trouve
en dessous du tableau de bord.
|
| 3. |

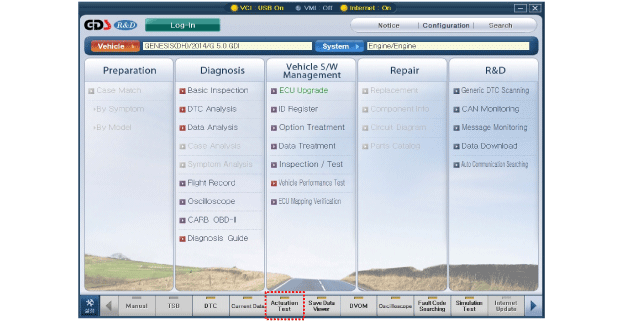

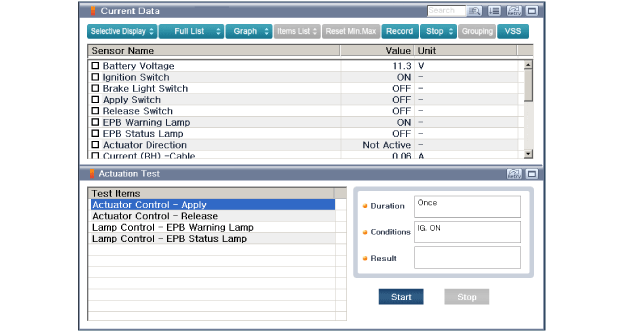

Sélectionnez et utilisez conformément aux instructions affichées sur
l'écran de GDS.
|
| DÉPOSE |
| 1. |
Débranchez la borne négative de la batterie.
|
| 2. |
Enlevez le couvercle supérieur de la console au plancher.
(Voir le groupe Carosserie - "Console")
|
| 3. |
Retirez le connecteur du commutateur EPB (A).
|
| 4. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Frein de stationnement électrique (EPB): Diagrammes schématiques
Commutateur EPB: Procédures de réparationECU 4RM: Diagrammes schématiques
Schéma du circuit
Connecteur ECU 4 RM
Fonction de la borne 4WD ECU
Broche
Fonction
1
Ligne de communication CAN (BAS)
2
Ligne de communication CAN (HAUT)
3
...
Fermeture de porte avant: Procédures de réparation
REMPLACEMENT
Portez des gants pour protéger vos mains.
•
Utilisez un outil de dépose de panneau e ...
