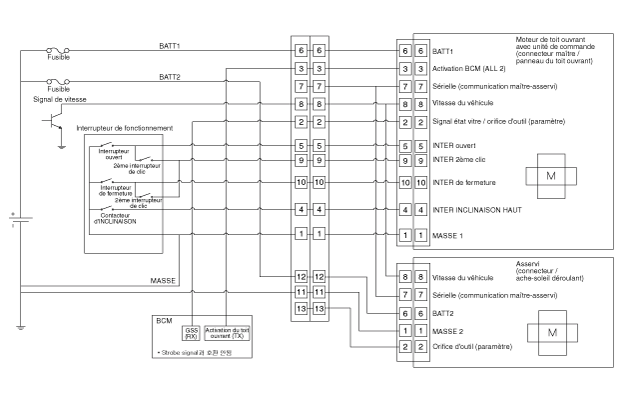

Schéma du circuit |
NON |
Faisceau de toit ouvrant CONNECTEUR (Côté du véhicule) |
Faisceau de toit ouvrant CONNECTEUR (MOTEUR) |
Moteur de la vitre panoramique (Maître) |
Moteur du cache-soleil (Asservi) |
|
|
|
|
|
1 |
Masse N° 1 |
Masse N° 1 |
Masse 2 |
|
2 |
Signal état vitre/outil |
Signal état vitre/outil |
- |
|
3 |
Activation de BCM |
Activation de BCM |
- |
|
4 |
Commutateur inclinaison vers le haut |
Commutateur inclinaison vers le haut |
- |
|
5 |
Interrupteur d'ouverture du cache-soleil et de la vitre |
Interrupteur d'ouverture du cache-soleil et de la vitre |
- |
|
6 |
Batterie 1 |
Batterie 1 |
Batterie 2 |
|
7 |
- |
Communication LIN |
Communication LIN |
|
8 |
SIGNAL DE VITESSE DU VÉHICULE |
SIGNAL DE VITESSE DU VÉHICULE |
SIGNAL DE VITESSE DU VÉHICULE |
|
9 |
Interrupteur de fermeture auto du cache-soleil /ouverture auto de vitre
|
Ouverture automatique de la vitre / Commutateur de fermeture automatique du store |
- |
|
10 |
Interrupteur fermeture du cache-soleil et de vitre |
Interrupteur fermeture du cache-soleil et de vitre |
- |
|
11 |
Masse 2 |
|
|
|
12 |
Batterie 2 |
|||
13 |
- |
|||
14 |
- |
Diagrammes schématiques
DIAGRAMME FONCTIONNEL DU
SYSTÈME
APPERCU DES COMPOSANTS ET DES FONCTIONS
Composants
Fonction
Capteur de vitesse du véhicule, module de commande ABS/ESP
Convertit la vitesse du véhicule en pulsation
...
Poulie d'amortisseur du vilebrequin: Procédures de réparation
Dépose et pose
1.
Déposez la courroie de transmission.
(Reportez-vous au système de distribution - "Courroie de transmission")
2.
Déposez le recouvrement inférieur du compartiment moteur.
(Reportez-vo ...
