Kia Sportage Revue Technique Automobile: Contrôleur à distance AVN: Diagrammes schématiques

Kia Sportage Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Contrôleur à distance AVN: Diagrammes schématiques

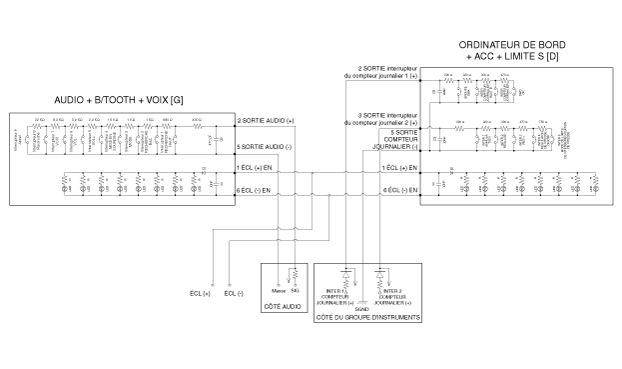

Schéma du circuit

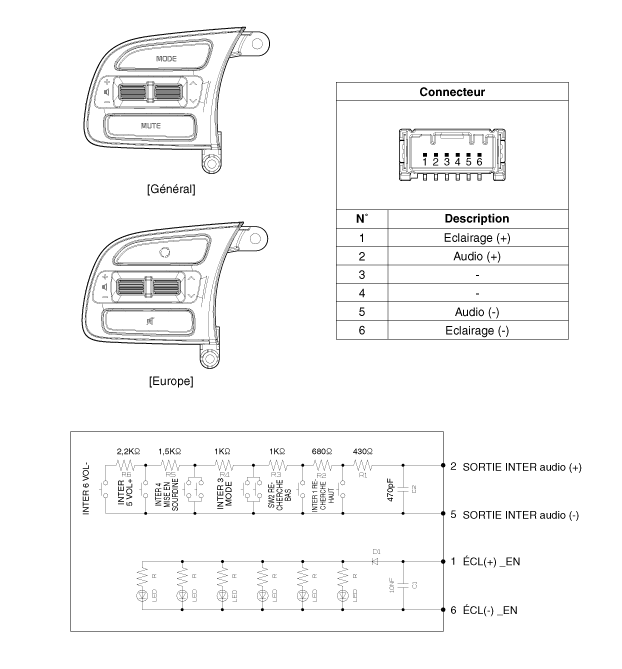

[Audio]

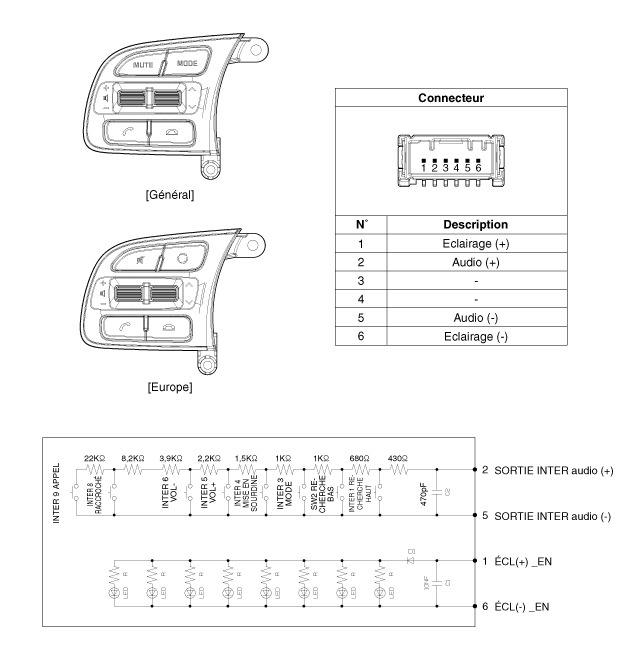

[Audio + Bluetooth]

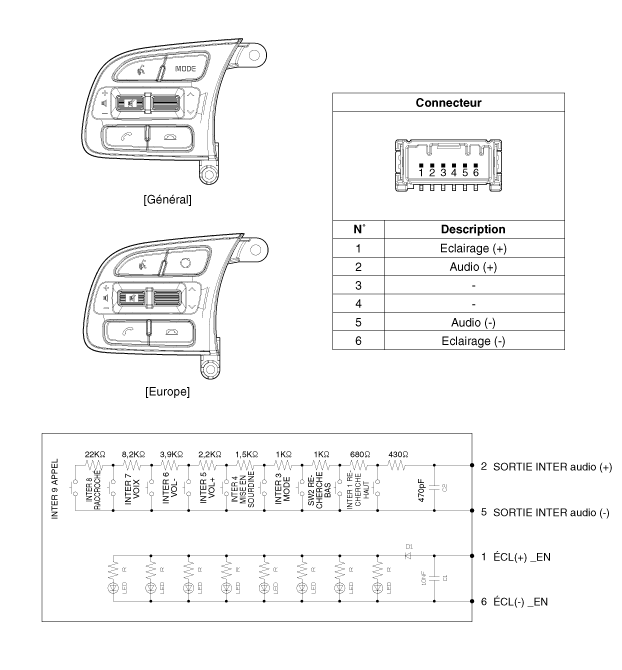

[Audio / Bluetooth / Voix]

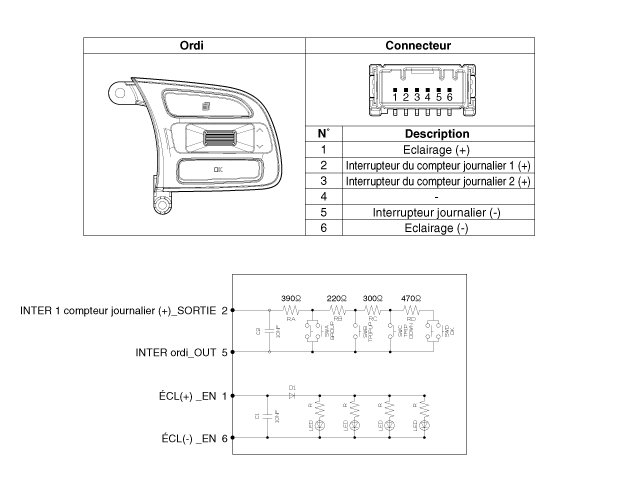

[Ordinateur de bord]

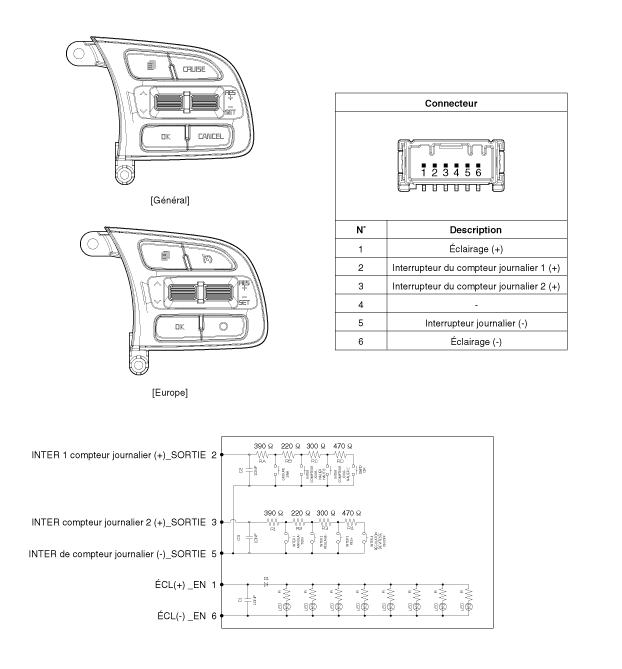

[Ordinateur de bord + ACC]

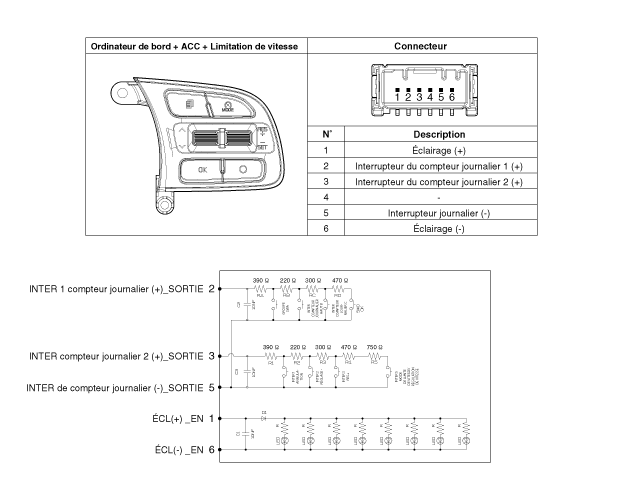

[Ordinateur de bord + ACC + Limitation de vitesse]

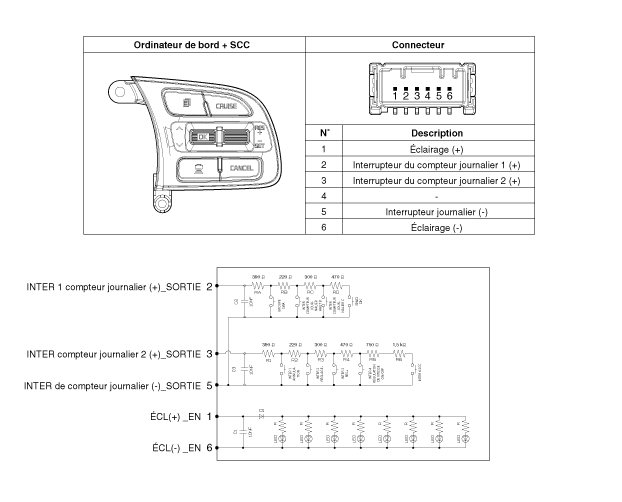

[Ordinateur de bord + SCC]
