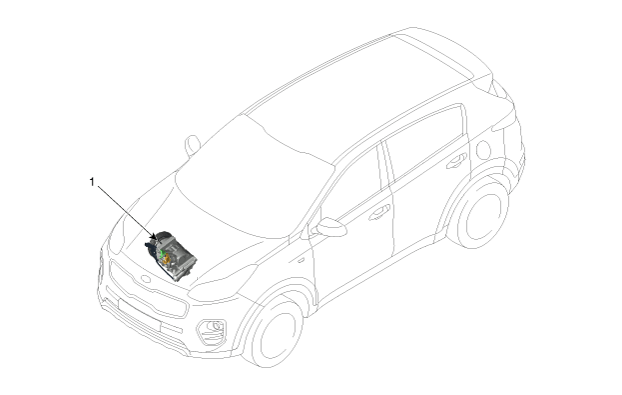

| EMPLACEMENT DES COMPOSANTS |

|
1. Compresseur |
| COMPOSANTS |

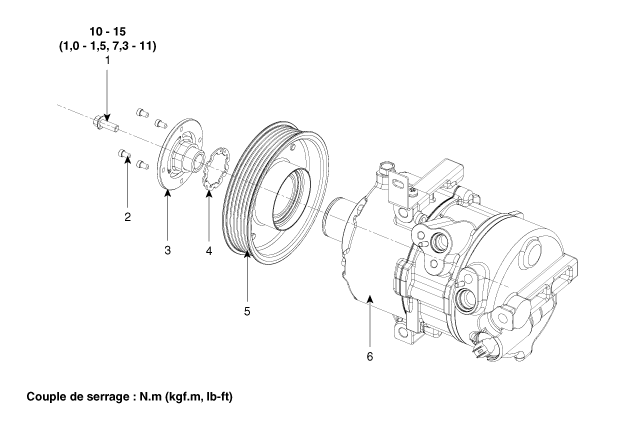

| [Moteur THETA] |

|
1. Boulon d'embrayage 2. Boulon limiteur 3. Ensemble du moyeu et du limiteur |
4. Bague élastique 5. Poulie 6. Compresseur |

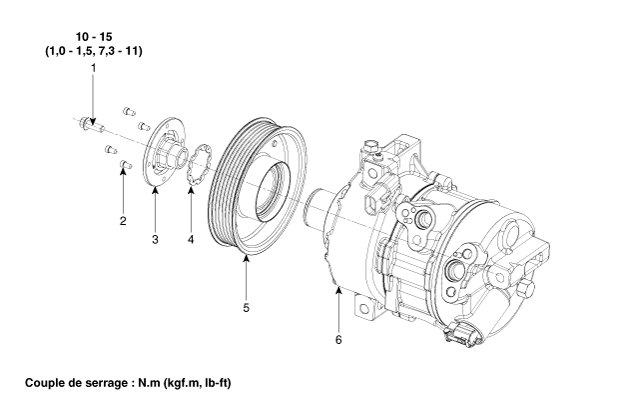

| [Moteur R] |

|
1. Boulon d'embrayage 2. Boulon limiteur 3. Ensemble du moyeu et du limiteur |
4. Bague élastique 5. Poulie 6. Compresseur |

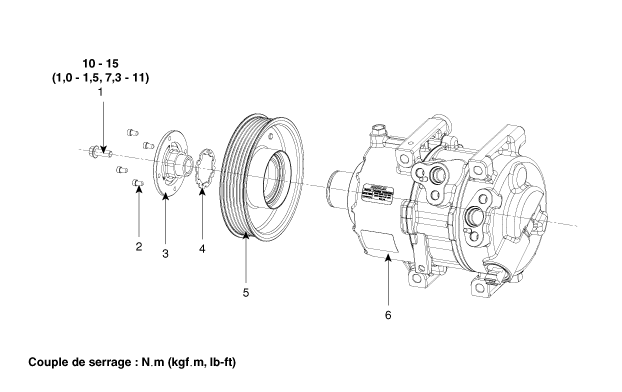

| [Moteur Nu] |

|
1. Boulon d'embrayage 2. Boulon limiteur 3. Ensemble du moyeu et du limiteur |
4. Bague élastique 5. Poulie 6. Compresseur |
