COMPOSANTS

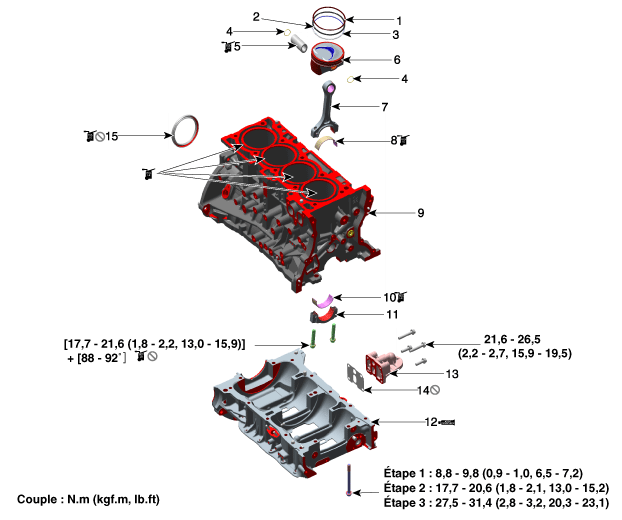

1. Segment de piston (N° 1)
2. Segment de piston (N° 2)
3. Segment d’huile
4. Bague élastique
5. Axe du piston
6. Piston
7. Bielle

8. Palier supérieur de la bielle
9. Bloc-cylindres
10. Palier inférieur de la bielle
11. Chapeau du palier de bielle
12. Châssis en forme d’échelle
13. Support du filtre à huile
14. Joint du support du filtre à huile
15. Joint d’huile arrière

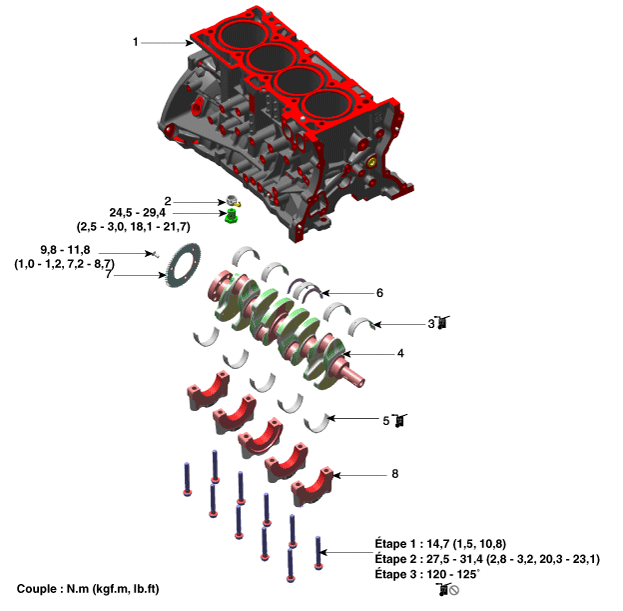

1. Bloc-cylindres
2. Jet d'huile de liquide de refroidissement du piston
3. Palier supérieur du vilebrequin
4. Vilebrequin

5. Roulement inférieur du vilebrequin
6. Roulement de butée
7. Roue de CKPS (capteur de position du vilebrequin)
8. Chapeau de palier principal
