Kia Sportage Revue Technique Automobile: Composants et emplacement des composants

Kia Sportage Revue Technique Automobile / Système mécanique du moteur / Système de refroidissement / Composants et emplacement des composants

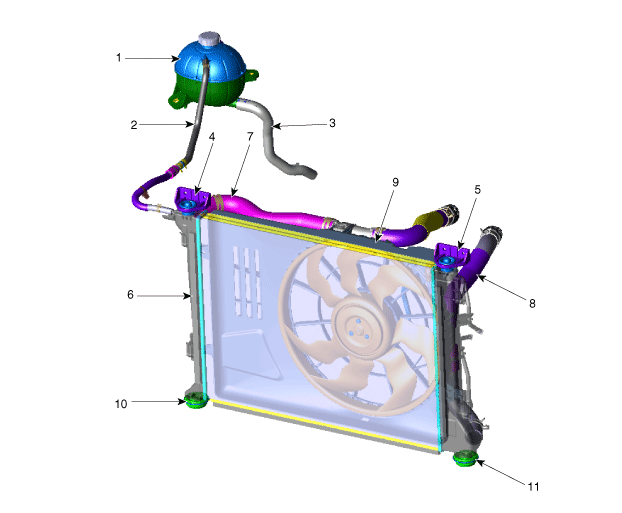

COMPOSANTS

1. Réservoir de réserve
2. Flexible du réservoir de radiateur
3. Flexible du réservoir
4. Support supérieur du radiateur (D)
5. Support supérieur du radiateur [G]
6. Radiateur

7. Flexible supérieur du radiateur
8. Durite inférieure du radiateur
9. Ensemble du ventilateur de refroidissement
10. Isolant inférieur de montage du radiateur [D]
11. Isolant inférieur de montage du radiateur [G]

Système de refroidissement

...
