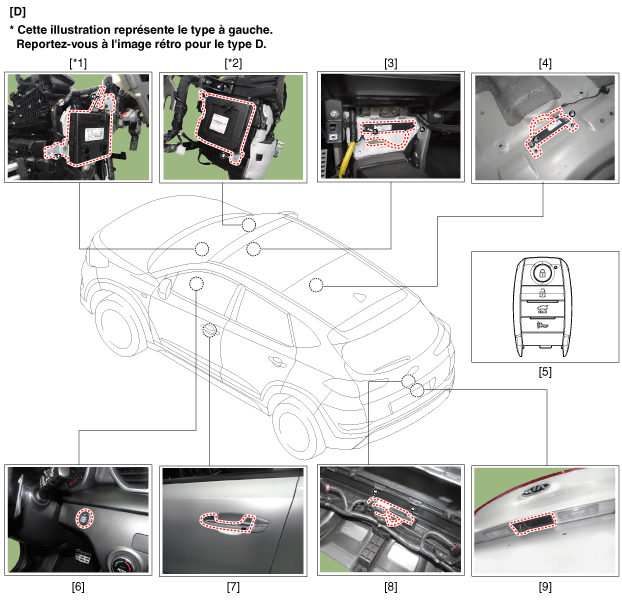

| EMPLACEMENT DES COMPOSANTS |

|
1. Unité clé smart(SMK) 2. Module de commande de carrosserie (BCM) 3. Antenne intérieure 1 4. Antenne intérieure 2 5. Touche FOB |
6. Bouton Marche/Arrêt (SSB) 7. Poignée de porte et antenne de porte 8. Antenne du pare-chocs 9. Commutateur du couvercle du hayon |
