EMPLACEMENT DES COMPOSANTS

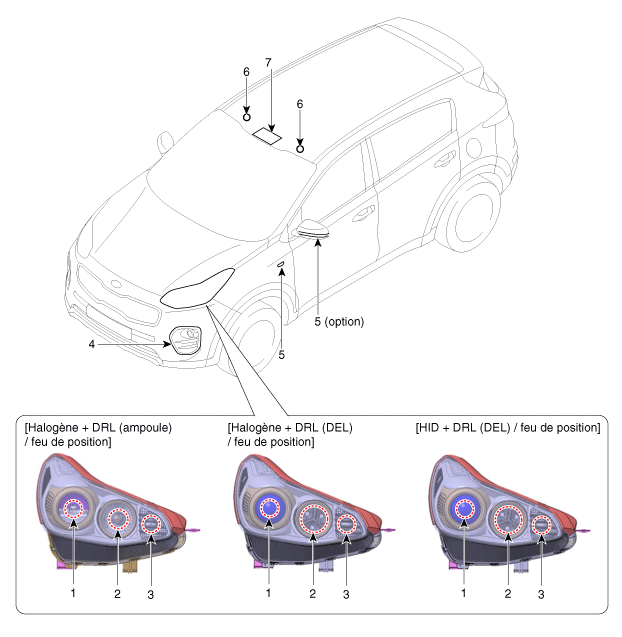

1. Phare (bi-fonction bas/haut)
2. Feux de position / feux de position (DRL)
3. Clignotant
4. Feux anti-brouillard

5. Clignotant (rétroviseur de porte / côté)
6. Lampe de courtoisie
7. Liseuse

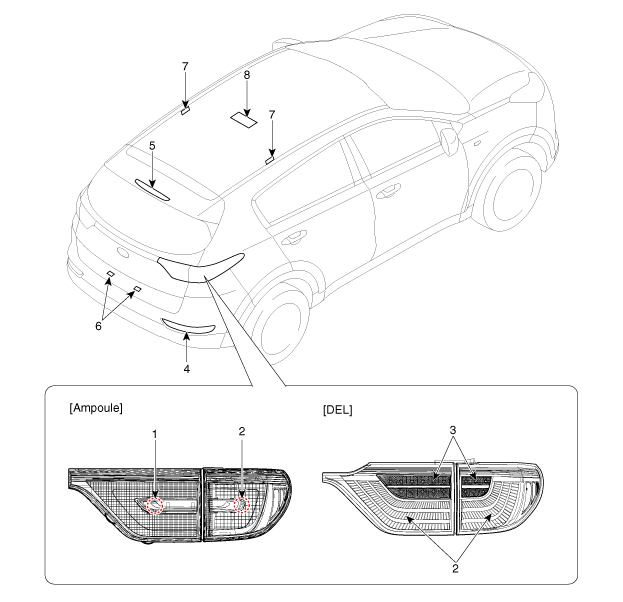

1. Feux arrière
2. Feu d’arrêt/arrière
3. Feu de stop
4. Clignotant / feux de recul / feux antibrouillard arrière

5. Feu de stop en hauteur
6. Feu de la plaque minéralogique
7. Lampe personnelle (type soit ouvrant)
8. Lampe de l'habitacle (type sans toit ouvrant)
