Contrôle

[Contrôle sur le véhicule]

1.	Accélérez le moteur à environ 3 000 tr/min 3 fois ou plus.

2.	Déposer la bougie d'allumage.

3.	Vérifiez visuellement le câble de bougies d'allumage. Si l'électrode est sèche, la bougie d'allumage est normale. Si l'électrode est mouillée, contrôlez les dommages et le jeu d'électrode comme indiqué ci-dessous.

[Contrôle des composants]

1.	Contrôlez l'absence de dommages sur le filet et l'isolant de la bougie d'allumage. En cas de dommage, remplacez la bougie d'allumage.

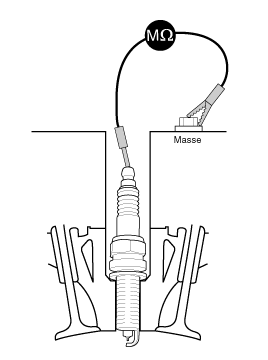

Contrôlez l'électrode. Mesurez la résistance d'isolation à l'aide d'un ohmmètre.

Si la résistance est inférieure à la spécification, réglez le jeu de l'électrode.

Spécification : 10 MΩ ou plus

Vérifier le jeu d'électrode de la bougie d'allumage.

Si le jeu est supérieur à la valeur maximale, remplacez la bougie d'allumage.

Gamma 1,6 GDI : 0,9 - 1,0 mm (0,035 - 0,039 in.)

Gamma 1.6 T-GDI: 0,7 - 0,8 mm (0,028 - 0,31 in.)

Nu 2.0 MPI: 1,0 - 1,1 mm (0,0394 - 0,0433 in.)

Theta-II 2.4 GDI : 1,0 - 1,1 mm (0,0394 - 0,0433 in.)

•	Pour le réglage du jeu d'une nouvelle bougie d'allumage, ne pliez que la base de l'électrode de masse. Ne touchez pas la pointe. N'essayez jamais de régler le jeu d'une bougie usée.

REMPLACEMENT

Gamma 1.6 GDI / T-GDI

1.	Déposez la bobine d’allumage. (Reportez-vous au système d'allumage - "Bobine d'allumage")

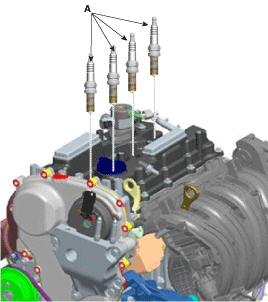

Déposez la bougie d'allumage (A) à l'aide d'une clé à bougie.

•	Veillez à ce qu'aucun contaminant ne pénètre dans les orifices de bougie.

3.	Pour la pose, suivez la procédure inverse de la dépose.

Nu 2,0 MPI

1.	Déposez la bobine d’allumage. (Reportez-vous au système d'allumage - "Bobine d'allumage")

Déposez la bougie d'allumage (A) à l'aide d'une clé à bougie.

•	Veillez à ce qu'aucun contaminant ne pénètre dans les orifices de bougie.

3.	Pour la pose, suivez la procédure inverse de la dépose.

Theta-II 2,4 GDI

1.	Déposez la bobine d’allumage. (Reportez-vous au système d'allumage - "Bobine d'allumage")

Déposez la bougie d'allumage (A) à l'aide d'une clé à bougie.

•	Veillez à ce qu'aucun contaminant ne pénètre dans les orifices de bougie.

3.	Pour la pose, suivez la procédure inverse de la dépose.
